Come gestire la visualizzazione dello stato del vincolo nel browser

Lo stato del vincolo viene visualizzato per default nel browser assiemi come , o per indicare uno dei tre seguenti stati:

• Completamente vincolato: un punto nero indica che il componente è completamente vincolato.



• Sottovincolato: un punto vuoto indica che il componente è vincolato e richiede un'azione. Per risolvere il problema, aprire la finestra di dialogo Modifica vincolo per identificare i possibili problemi.



• Sconosciuto: un trattino indica che lo stato vincolato del componente è sconosciuto. Per risolvere questo problema, ricreare l'assieme: nella barra multifunzione: scheda Strumenti scheda Gestisci gruppo Aggiorna Ricrea tutto .

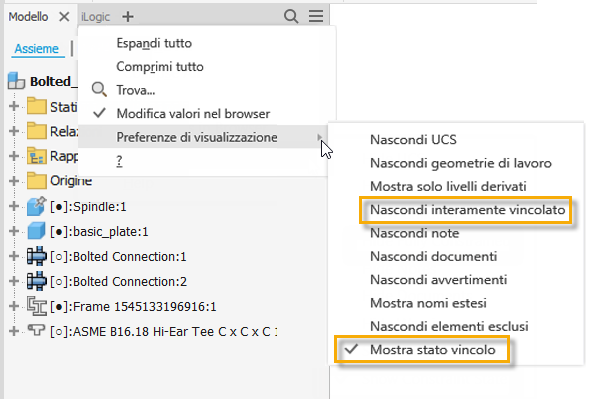

Utilizzare le opzioni del menu Preferenze di visualizzazione per:

• Nascondi interamente vincolato: consente di visualizzare solo i componenti che presentano problemi relativi al vincolo.
• Mostra stato vincolo: consente di visualizzare l'intero stato del vincolo (, e )

L'impostazione Mostra lo stato dei vincoli nel browser è disponibile anche in Strumenti Gestisci Impostazioni documento scheda Modellazione. L'impostazione è attiva per default.
