È possibile creare una tramoggia per l'output imbutitura o pressa piegatrice e modificare la piega e la zona di piega.

Creazione di una tramoggia per output imbutitura o pressa piegatrice

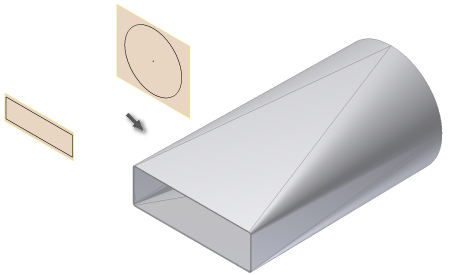

Per l'output imbutitura, creare una forma transitoria levigata per imbutitura da due profili di schizzo.

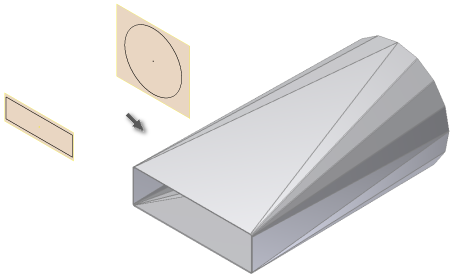

Per l'output pressa piegatrice, creare una forma transitoria da una faccia piana e una faccia di piega cilindrica utilizzando due profili di schizzo e le opzioni appropriate.

Se l'opzione Attiva/Disattiva anteprima lavorazione è selezionata, viene mostrata l'anteprima del risultato della tramoggia.

Dopo aver creato una lavorazione Tramoggia mediante Imbutitura o Pressa piegatrice, non è possibile modificare l'opzione di output della lavorazione. È possibile eliminare la lavorazione senza eliminare gli schizzi del profilo e ricrearla utilizzando un tipo di output alternativo.

1. Nella barra multifunzione, fare clic su scheda Lamiera gruppo Crea Tramoggia .

2. Fare clic su Profilo 1 , quindi sulla geometria dello schizzo visibile che definisce il primo profilo della tramoggia.

3. Fare clic su Profilo 2 , quindi sulla geometria dello schizzo visibile che definisce il secondo profilo della tramoggia.

4. Se nel file di parti non sono presenti più corpi solidi, fare clic sul selettore Solidi per scegliere il corpo interessato.

5. (Facoltativo) Se esiste un corpo, fare clic su Nuovo solido per creare un nuovo corpo.

6. (Facoltativo) Eseguire una delle seguenti operazioni:

   • Selezionare la casella di controllo Segui valori di default per collegare lo spessore del materiale e le regole all'impostazione di default.
   • Deselezionare la casella di controllo Segui valori di default e fare clic sull'elenco a discesa per specificare uno spessore materiale e regole univoci dall'elenco predefinito.

7. Effettuare una delle seguenti operazioni nella finestra di dialogo Tramoggia, scheda Forma:

   • Per creare una tramoggia per l'output imbutitura, fare clic su Imbutitura .

   • Per creare una tramoggia per l'output pressa piegatrice, fare clic su Pressa piegatrice .

     (Facoltativo) Selezionare Convergenza per specificare che le pieghe delle sezioni sfaccettate appiattite convergono in prossimità di un punto.

8. (Facoltativo) Per l'output pressa piegatrice, selezionare un altro tipo di controllo delle sfaccettature e immettere un valore di controllo corrispondente.

   • A Tolleranza corda. Determina la distanza massima dal segmento dell'arco alla corda del segmento della faccia.
   • B Angolo sfaccettatura. Determina l'angolo massimo del segmento della corda in corrispondenza del vertice della faccia della sfaccettatura.
   • C Distanza sfaccettatura. Determina la larghezza massima della faccia della sfaccettatura (lunghezza della corda) quando si suddivide il profilo dell'arco.

9. (Facoltativo) Specificare un valore di Raggio piega e una Regola di spiegatura differente dalla Regola lamiera attiva.

Modifica della piega e della zona di piega in lavorazione tramoggia

È possibile modificare il parametro e il tipo di controllo delle sfaccettature di una zona di piega in una lavorazione tramoggia.

È possibile modificare anche il raggio piega e la regola di spiegatura relativi a singole pieghe nella zona di piega selezionata di una tramoggia.

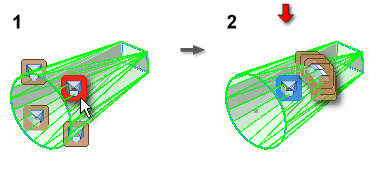

1. Fare clic con il pulsante destro del mouse sulla lavorazione piega derivata di una tramoggia, quindi scegliere Modifica pieghe.
2. (Facoltativo) Per modificare una piega, fare clic sul simbolo di Modifica curva, quindi specificare un valore diverso per il raggio piega o la regola di spiegatura.
3. (Facoltativo) Per modificare una zona di piega, fare clic sul simbolo di Modifica zona di piega nella zona di piega che si desidera modificare e selezionare la rispettiva casella di controllo nella finestra di dialogo Modifica zona di piega. Selezionare, quindi, un'altra opzione di controllo delle sfaccettature e immettere un nuovo valore per specificare il numero assoluto di sfaccettature.
