Risoluzione degli errori della mesh

La mesh viene applicata innanzitutto alla configurazione base. Se si verifica un errore della mesh nella configurazione base, il processo di creazione della mesh viene interrotto e viene visualizzato un messaggio di avvertimento.

Gli errori della mesh possono verificarsi per numerose ragioni e vengono riportati:

• Nella finestra di dialogo di avanzamento Mesh.

• Nell'etichetta di errore e nella direttrice sul modello nell'area grafica. La direttrice indica il punto in cui si è verificato l'errore. Per risolvere l'errore, viene fornita una breve raccomandazione specifica alla situazione. È possibile manipolare l'etichetta mesh in base alle esigenze.

  Nota: Se l'errore si verifica in una parte in cui la visibilità è disattivata, l'etichetta mesh non viene visualizzata nell'area grafica.

• Nel browser, sotto il nodo Mesh, la cartella Errori viene popolata con i nodi di errore corrispondenti alle etichette di errore.

Se uno studio parametrico indica un errore, si riceve un avvertimento, ma alle configurazioni restanti continueranno ad essere applicate le mesh.

I nodi di errore presentano un comando Visibilità nel menu contestuale.

Visualizzazione e occultamento di etichette di errore della mesh

• Per visualizzare informazioni aggiuntive nell'area grafica, nel browser, fare clic sull'etichetta o sul nodo di errore della mesh.
• Per nascondere le informazioni, fare clic su un'altra etichetta o su un altro nodo di errore oppure su un'area vuota della finestra grafica.

Esclusione dei componenti con errori della mesh

Quando si verificano errori della mesh, nella finestra di dialogo Mesh viene visualizzato il messaggio Mesh non riuscita e nel browser viene visualizzata la cartella Errori sotto il nodo Mesh . La cartella Errori contiene i componenti per cui si sono verificati errori della mesh.

1. Espandere la cartella Errori.
2. Fare clic con il pulsante destro del mouse su un componente e selezionare Escludi da simulazione. L'icona Aggiornamento necessario viene visualizzata sia accanto al nodo Mesh sia accanto al nodo Contatti .
3. Fare clic con il pulsante destro del mouse sul nodo Mesh e selezionare Aggiorna mesh.

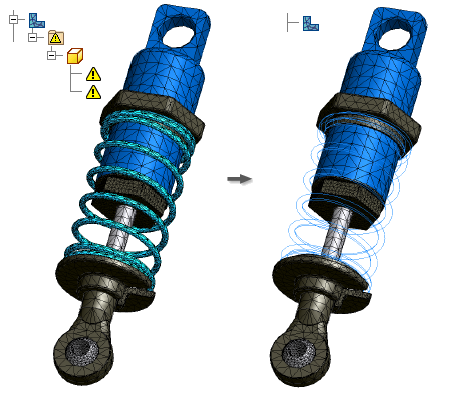

4. Fare clic con il pulsante destro del mouse sul nodo del browser Mesh e scegliere Vista mesh. Al componente escluso non viene più applicata la mesh.
5. Procedere con la simulazione.
