Progettazione di meccanismi

Presentazione degli strumenti disponibili per la valutazione di progetti meccanici con parti in movimento

Per meccanismo si intende una progettazione con una o più parti mobili. Inventor comprende numerosi strumenti per aiutare l'utente a creare e valutare una progettazione meccanica.

Utilizzare blocchi di schizzo in uno schizzo parte 2D per creare uno scheletro schematico del meccanismo. Creare blocchi flessibili e nidificati, e applicare vincoli di schizzo per definire le proprietà cinematiche del sottoassieme. Derivare i blocchi di schizzo in file di componenti e creare altre lavorazioni per sviluppare i modelli 3D. I componenti restano associati ai blocchi corrispondenti, e vengono modificati per riflettere le modifiche apportate alla forma dei blocchi.

Strumenti per valutare i meccanismi

Per valutare un meccanismo nell'ambiente 3D, utilizzare i seguenti strumenti:

• Animare un vincolo dell'assieme e abilitare il rilevamento collisione per determinare il punto di contatto esatto. Ad esempio, animare un vincolo angolare per valutare l'intervallo di movimento prima del contatto.

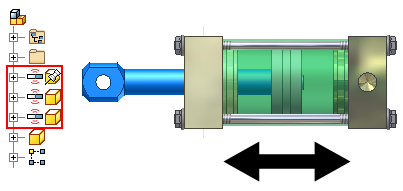

• Creare un gruppo di contatti e aggiungere i membri necessari per simulare il contatto fisico tra i componenti e determinare l'intervallo di movimento.

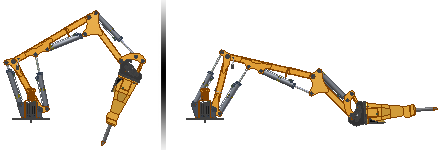

• Utilizzare Rappresentazioni di posizione per salvare un meccanismo in vari stati, quali estensione minima e massima.

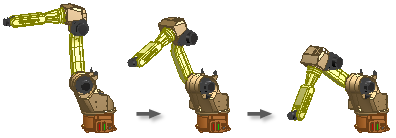

• Utilizzare Inventor Studio per animare movimenti simultanei o sequenziali.



• Utilizzare l'ambiente di Simulazione dinamica per calcolare spostamenti, velocità, accelerazioni e forze di reazione eliminando il costo di un prototipo fisico.

• Utilizzare l'ambiente di Analisi sollecitazione per condurre studi di analisi di sollecitazioni strutturali statiche e modali sul prototipo digitale.
