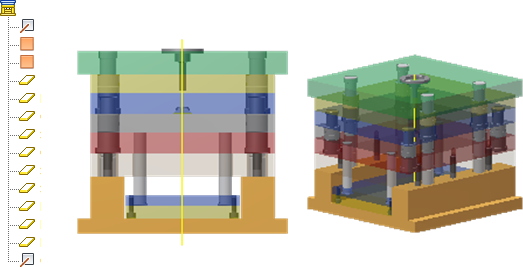

Comando Creazione stampo base: riferimenti
 Asse centrale | Consente di selezionare uno spigolo o un asse per definire l'asse centrale per vincolare l'asse Z dell'assieme MA. |
 Piano di allineamento | Consente di selezionare un piano o una faccia per definire il piano di allineamento per vincolare il piano XZ dell'assieme MA. |
| Piano di partizione | Consente di selezionare un piano o una faccia per definire il piano di separazione. Vincola il piano con uno spigolo di riferimento selezionato. |
 Piastra staffaggio superiore | Consente di selezionare una o più parti come piastra di staffaggio superiore. |
| Piastra strappa materozze | Consente di selezionare una o più parti come piastra strappa materozze. |
| Piastra matrice (AP) | Consente di selezionare una o più parti come piastra matrice. |
| Piastra strappa materozze | Consente di selezionare una o più parti come piastra strappa materozze. |
| Piastra punzone (BP) | Consente di selezionare una o più parti come piastra punzone. |
| Piastra di supporto | Consente di selezionare una o più parti come piastra di supporto. |
| Blocco spaziatore | Consente di selezionare una o più parti come blocco spaziatore. |
| Contropiastra estrattori | Consente di selezionare una o più parti come contropiastra estrattori. |
| Piastra estrattori (EP) | Consente di selezionare una o più parti come piastra estrattori. Viene utilizzata per il montaggio dell'estrattore o dell'assieme asta. |
| Piastra staffaggio inferiore | Consente di selezionare una o più parti come piastra di staffaggio inferiore. |
| Linea d'asse | Consente di selezionare un piano di lavoro o un asse di lavoro per ciascuna piastra stampo per consentire la generazione automatica di linee d'asse nel disegno 2D. |
gruppo Crea
