Come creare una superficie di separazione stampo estesa

Il comando Estendi superficie di separazione stampo consente di creare, modificare o eliminare una superficie di separazione stampo estendendo la faccia e gli spigoli selezionati lungo la tangente o la regola.

Creazione di una superficie di separazione stampo mediante estensione

1. Nella scheda Punzone/matrice, fare clic su Estendi superficie di separazione stampo .

2. Nella finestra di dialogo, selezionare il tipo di estensione tangente o regola.

3. Nella finestra grafica, selezionare la faccia richiesta della parte plastica.



4. Nella finestra grafica, selezionare gli spigoli richiesti della parte plastica. Se lo si desidera, selezionare Catena spigoli automatica.

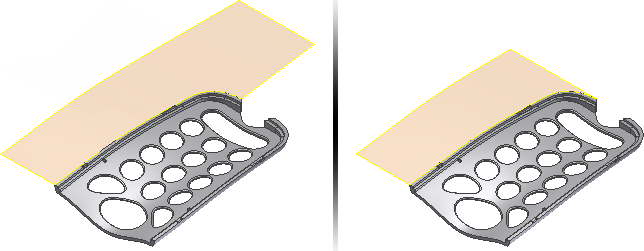

5. Fare clic su Applica per creare la superficie di separazione stampo. Nell'immagine seguente viene visualizzata una superficie tangente a sinistra e una superficie regola a destra.



Modifica di una superficie di separazione stampo estesa

1. Nel browser di Mold Design, in Superfici di separazione stampo, fare clic con il pulsante destro del mouse su un nodo Superficie di separazione stampo estesa, quindi scegliere Modifica lavorazione.
2. Nella finestra di dialogo Estendi superficie di separazione stampo, modificare i parametri.
3. Se lo si desidera, selezionare una nuova faccia e gli spigoli nella parte.
4. Fare clic su OK.

Eliminazione di una superficie di separazione stampo estesa

• Nel browser di Mold Design, in Superfici di separazione stampo, fare clic con il pulsante destro del mouse su un nodo Superficie di separazione stampo estesa, quindi scegliere Elimina.
