Modellazione origine comune

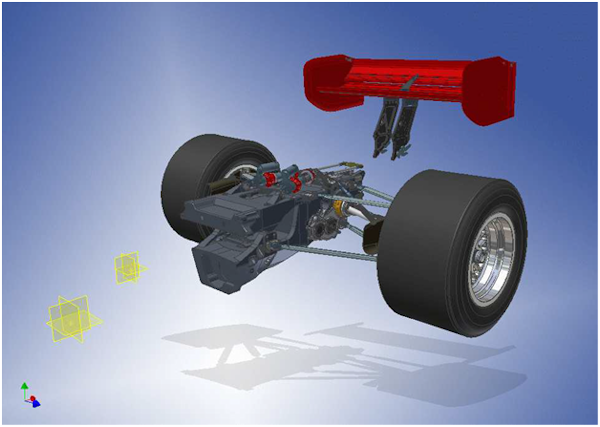

Modellazione origine comune indica il modo in cui i componenti vengono vincolati in un assieme. I componenti sono vincolati all'origine dell'assieme o un singolo gruppo di geometria di lavoro. La modellazione origine comune viene spesso utilizzata nel settore automobilistico.

È possibile applicare la modellazione origine comune successivamente nel corso del processo di progettazione. I componenti sono vincolati tra loro mediante i metodi tradizionali. Tali vincoli vengono eliminati in un secondo momento. È possibile applicare nuovi vincoli con l'origine dell'assieme e l'opzione Stima offset.

Vantaggi

• I vincoli non dipendono dalla geometria del componente. Pertanto, le modifiche apportate alla geometria non hanno effetto sui vincoli.
• L'assieme può essere diviso in elementi di dimensioni minori per la collaborazione.
• Utilizzo facile di componenti semplificati.

Svantaggi

• Le modifiche della geometria devono essere considerate rispetto all'origine dell'assieme per determinare il corretto posizionamento.
• Non è possibile simulare il movimento in base ai vincoli.

Comandi di Inventor

• Geometria di costruzione e UCS
• Opzione Stima offset per i vincoli
• Sopprimi vincoli
