Come dividere, tagliare o estendere curve

Divisione di curve

In uno schizzo 2D, il comando Dividi divide una curva selezionata fino alla curva intersecante più vicina, mantenendo le quote. Entrambi i segmenti della divisione ereditano i vincoli Orizzontale, Verticale, Parallelo, Perpendicolare e Collineare dell'originale. I vincoli di uguaglianza e simmetrici vengono interrotti laddove è necessario.

In uno schizzo 3D, il comando Dividi divide una linea, un arco o una spline in un'intersezione con una faccia, piano di lavoro o superficie.

Se si effettua la divisione vicino al centro della curva, si condiziona il punto finale più vicino al cursore. Quando sono possibili più intersezioni, Inventor seleziona quella più vicina.

1. In uno schizzo, fare clic sulla scheda Schizzo gruppo Modifica Dividi .
2. Nella finestra grafica, spostare il cursore su una curva e fermarsi per visualizzare in anteprima la divisione.
3. Fare clic per dividere la curva.
4. (Facoltativo) Fare clic con il pulsante destro del mouse per passare a Taglia o Estendi, oppure fare clic per creare ulteriori divisioni.
5. Per uscire, fare clic con il pulsante destro del mouse e scegliere Fatto, premere ESC o selezionare un altro comando.

Taglio di curve

In uno schizzo 2D, il comando Taglia ritaglia una curva in corrispondenza delle curve intersecanti più vicine o ritaglia la geometria selezionata come definito dai contorni della geometria. Il taglio consente di creare un vincolo coincidente tra il punto finale della curva tagliata e le curve di contorno.

In uno schizzo 3D, il comando Taglia ritaglia le curve in un'intersezione con una faccia, in un piano di lavoro o in una superficie.

1. In uno schizzo, fare clic sulla scheda Schizzo gruppo Modifica Taglia (2D) o sulla scheda Schizzo 3D gruppo Modifica Taglia (3D).

2. Nella finestra grafica, spostare il cursore su una curva e fermarsi per visualizzare in anteprima il taglio.

3. Fare clic per tagliare la curva.

   Nota: Se si seleziona una curva priva di intersezioni fisiche o virtuali, il comando Taglia elimina la curva.

4. (Facoltativo) Fare clic con il pulsante destro del mouse per passare a Dividi o Estendi o fare clic per tagliare altre curve.

5. Per uscire, fare clic con il pulsante destro del mouse e scegliere Fatto, premere ESC o selezionare un altro comando.

   Suggerimento: Per passare temporaneamente al comando Estendi, premere MAIUSC, selezionare la curva o le curve da estendere, quindi rilasciare MAIUSC.

Taglio della geometria tramite la definizione dei contorni (Schizzi 2D)

1. In uno schizzo, fare clic sulla scheda Schizzo gruppo Modifica Taglia .
2. Premere CTRL per selezionare la geometria (non un tratto di curva).
3. Rilasciare CTRL.
4. Se lo si desidera, selezionare un'altra geometria da tagliare.
5. Nella finestra grafica, posizionare il cursore sulla curva per visualizzare il taglio in anteprima, quindi fare clic per completare il taglio.
6. Per uscire, fare clic con il pulsante destro del mouse e scegliere Fatto, premere ESC o selezionare un altro comando.

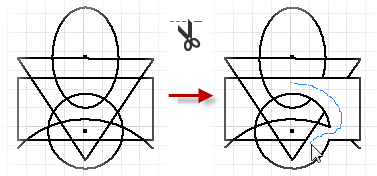

Taglio dinamico di curve (Schizzi 2D)

1. In uno schizzo 2D, fare clic sulla scheda Schizzo gruppo Modifica Taglia .

2. Nella finestra grafica, premere il pulsante sinistro del mouse e spostare il cursore sopra lo schizzo.

   Inventor taglia tutte le linee e le curve sopra cui passa il cursore.

3. Per uscire, fare clic con il pulsante destro del mouse e scegliere Fatto, premere ESC o selezionare un altro comando.

Estensione di curve

In uno schizzo 2D, il comando Estendi estende una curva in corrispondenza della curva intersecante più vicina o estende la geometria selezionata come definito dai contorni della geometria. L'estensione consente di creare un vincolo coincidente tra il punto finale della curva estesa e le curve di contorno.

In uno schizzo 3D, il comando Estendi estende le curve fino ad intersecare una faccia, piano di lavoro o superficie.

1. In uno schizzo, fare clic sulla scheda Schizzo gruppo Modifica Estendi (2D) o sulla scheda Schizzo 3D gruppo Modifica Estendi (3D).

2. Nella finestra grafica, spostare il cursore su una curva e fermarsi per visualizzare in anteprima l'estensione.

3. Fare clic per estendere la curva.

4. (Facoltativo) Fare clic con il pulsante destro del mouse per passare a Dividi o Taglia o fare clic per estendere altre curve.

   Suggerimento: Per passare temporaneamente al comando Taglia, premere MAIUSC, selezionare la curva o le curve da tagliare, quindi rilasciare MAIUSC.

5. Per uscire, fare clic con il pulsante destro del mouse e scegliere Fatto, premere ESC o selezionare un altro comando.

Estensione della geometria tramite la definizione dei contorni (Schizzi 2D)

1. In uno schizzo, fare clic sulla scheda Schizzo gruppo Modifica Estendi .
2. Premere CTRL per selezionare la geometria (non un tratto di curva).
3. Rilasciare CTRL.
4. Se lo si desidera, selezionare un'altra geometria da estendere.
5. Nella finestra grafica, posizionare il cursore sulla curva per visualizzare l'estensione in anteprima, quindi fare clic per completare l'estensione.
6. Per uscire, fare clic con il pulsante destro del mouse e scegliere Fatto, premere ESC o selezionare un altro comando.

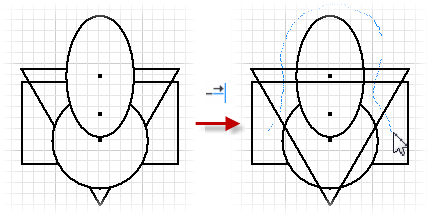

Estensione dinamica di curve (Schizzi 2D)

1. In uno schizzo, fare clic sulla scheda Schizzo gruppo Modifica Estendi .

2. Nella finestra grafica, premere il pulsante sinistro del mouse e spostare il cursore sopra lo schizzo.

   Inventor estende tutte le linee e le curve sopra cui passa il cursore.

3. Per uscire, fare clic con il pulsante destro del mouse e scegliere Fatto, premere ESC o selezionare un altro comando.
