Come regolare o bloccare la lunghezza del tubo flessibile

Una volta creato il percorso di un tubo flessibile, è possibile modificare il tubo flessibile e regolare la lunghezza cambiando la tensione del segmento del tubo flessibile oppure è possibile bloccare la lunghezza del tubo flessibile.

Come bloccare la lunghezza del tubo flessibile

Per calcolare in modo accurato la lunghezza del tubo flessibile, è necessario bloccare la lunghezza per evitare che venga modificata quando si spostano i componenti. Il blocco della lunghezza del tubo flessibile impedisce che la lunghezza del tubo flessibile venga modificata a causa dell'adattività. Sono disponibili due modi per bloccare la lunghezza del tubo flessibile: direttamente, utilizzando la finestra di dialogo Lunghezza tubo flessibile, o aggiungendo una quota di lunghezza al tubo flessibile nella finestra grafica.

Quando la lunghezza del tubo flessibile è bloccata:

• Il valore della lunghezza del tubo flessibile non cambia se vengono apportate modifiche alle posizioni dei nodi.
• Il Metodo di adattamento utilizzato per creare la tensione della spline viene convertito in un metodo Energia minima a prescindere dal metodo utilizzato per crearla.
• È possibile creare solo una quota generica.
• Se vengono apportate modifiche alla geometria che determinano una cambiamento della lunghezza corrente, si verifica un errore di violazione.

Come bloccare la lunghezza del tubo flessibile dalla finestra di dialogo Lunghezza tubo flessibile

1. Attivare il percorso del tubo flessibile da regolare.
2. Nella barra multifunzione, fare clic sulla scheda Percorso gruppo Gestione Lunghezza tubo flessibile.
3. Nella finestra di dialogo Lunghezza tubo flessibile, selezionare Blocca lunghezza tubo flessibile.
4. Per applicare le modifiche, fare clic su Applica.

Come bloccare la lunghezza del tubo flessibile utilizzando il comando Quota lunghezza

1. Attivare un percorso del tubo flessibile da regolare.
2. Nella barra multifunzione, scheda Schizzo 3D gruppo Vincoli Quota generica .
3. Aggiungere una quota di lunghezza ad un percorso di tubo flessibile.

L'aggiunta di una quota di lunghezza a un percorso di tubo flessibile attiva l'impostazione Blocca lunghezza tubo flessibile nella finestra di dialogo Lunghezza tubo flessibile.

Come regolare manualmente la lunghezza del tubo flessibile:

1. Attivare il percorso del tubo flessibile da regolare.

2. Nella barra multifunzione, fare clic sulla scheda Percorso gruppo Gestione Lunghezza tubo flessibile.

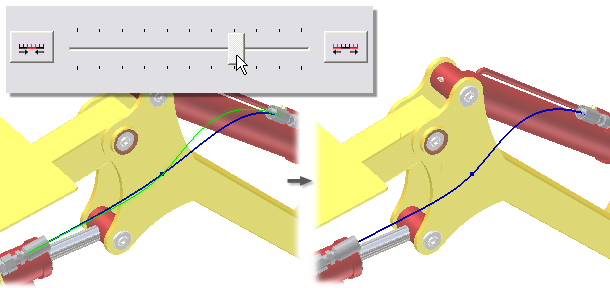

3. Nella finestra di dialogo Modifica lunghezza tubo flessibile, fare clic sull'indicatore scorrevole e spostarlo per regolare la lunghezza del tubo flessibile. Il cursore regola in modo dinamico la tensione (rigidità) del tubo flessibile che influenza la lunghezza del segmento del tubo flessibile attivo.

   • Trascinare l'indicatore scorrevole verso sinistra per aumentare la tensione, accorciando il segmento del tubo flessibile.
   • Trascinare il dispositivo di scorrimento verso destra per diminuire la tensione, allungando il segmento del tubo flessibile.
   Nota: Fare clic sulle frecce per aumentare e diminuire la rigidezza ad incrementi regolari.

4. Per applicare le modifiche, fare clic su Applica.
