Come utilizzare i disegni

È possibile copiare e aggiornare le proprietà, sostituire i riferimenti del modello, applicare la vista di disegno e visualizzare o nascondere le quote o l'annotazione di saldatura nella vista.

Creazione di un disegno - Comando Nuovo

1. Fare clic su Nuovo .

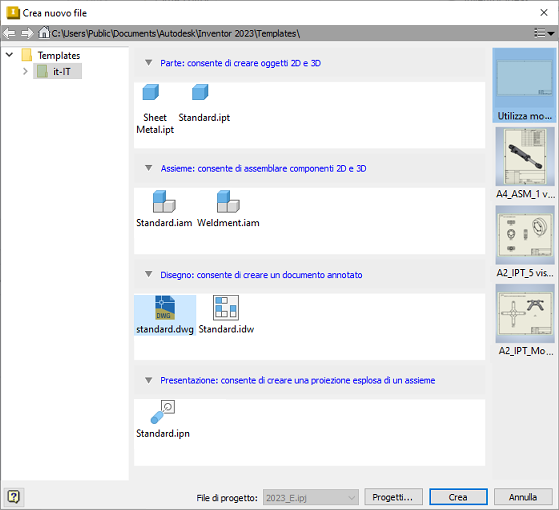

2. Nella finestra di dialogo Crea nuovo file, selezionare un tipo di file, quindi selezionare un modello.

3. È possibile utilizzare un formato foglio all'interno del modello durante la creazione di un nuovo file di disegno.

Creazione di un disegno - Comando File

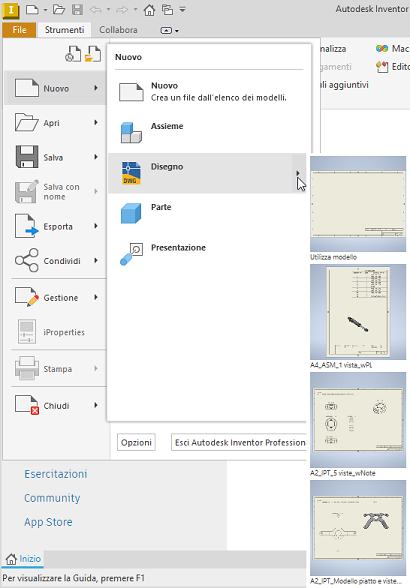

1. Fare clic su File.

2. Posizionare il cursore su Nuovo per visualizzare l'icona a comparsa Nuovo.

3. Nell'icona a comparsa Nuovo, posizionare il cursore su Disegno per visualizzare le opzioni relative al modello e al formato foglio.

4. Selezionare un modello.

Copia delle proprietà del modello in un disegno

1. Nella scheda Disegno della finestra di dialogo Impostazioni documento, fare clic su Impostazioni copia iProperties modello.

2. Nella finestra di dialogo Impostazioni copia iProperties modello, selezionare Copia iProperties modello, quindi scegliere le iProperties da copiare nel disegno.

3. Fare clic su OK per chiudere la finestra di dialogo Impostazioni copia iProperties modello.

4. Fare clic su Applica e quindi su OK per salvare le impostazioni del documento e chiudere la finestra di dialogo Impostazioni documento.

   Nota: Nelle Impostazioni documento del disegno, usare l'opzione Origine iProperty modello personalizzato aggiuntivo per personalizzare le iProperties da un file esterno disponibile nel disegno.

Aggiornamento delle iProperties copiate del modello in un disegno

Tutte le precedenti sostituzioni del disegno relative alle iProperties copiate dal modello vengono eliminate in seguito all'aggiornamento.

Le iProperties copiate non sono associative e non vengono pertanto aggiornate a seguito dell'aggiornamento del file di origine.

Se il disegno si trova in una modalità posticipata oppure se il modello di origine non è disponibile, il comando Aggiorna iProperties modello copiate non è disponibile.

1. Con un disegno aperto, selezionare scheda Gestione gruppo Aggiorna Aggiorna proprietà copiate .

2. Fare clic su Sì nella finestra del messaggio per confermare l'aggiornamento.

Sostituzione dei riferimenti modello nei disegni

Il modello sostitutivo deve essere dello stesso tipo del modello originale (sostituire un file IPT con un file IPT, un file IAM con un file IAM, un file IPN con un file IPN.).

Quando si seleziona una vista che non include un modello piatto, tale vista viene eliminata. Analogamente, quando una presentazione non contiene lo stesso nome di esplosione del file originale, la vista viene eliminata.

1. Nella barra multifunzione, fare clic su scheda Gestione gruppo Modifica Sostituisci riferimento modello .

2. Nella finestra di dialogo Sostituisci riferimento modello, selezionare un modello da sostituire.

3. Fare clic su Selezionare un nuovo modello, quindi individuare e selezionare un nuovo file di modello.

4. A questo punto, fare clic su Apri e quindi su Sì.

Applicazione della vista di disegno

1. Nel Browser disegni, fare clic con il pulsante destro del mouse su una vista, quindi selezionare Applica vista di disegno.

2. Fare clic sulla freccia per eseguire la selezione dalle viste disegno elencate, quindi fare clic sulla vista per mostrare una rappresentazione della vista disegno diversa.

Come visualizzare o nascondere le quote o le annotazioni di saldatura in una vista

1. Nel Browser disegni, selezionare il nome della vista, fare clic con il pulsante destro del mouse e scegliere Visibilità annotazione.

2. Selezionare o rimuovere la selezione per le annotazioni appropriate.
