Eseguire la migrazione degli stili colore negli aspetti e la migrazione degli stili dei materiali nei materiali

Preparazione per la migrazione di modelli e stili

Per informazioni sulle modifiche apportate a stili e gestione degli stili, fare riferimento a Modifiche da release a release

Materiali

Viene eseguita la migrazione dei materiali dagli stili dei materiali a Materiali. Non esiste un'opzione per il posticipo di questa azione. I materiali personalizzati aggiunti vengono migrati. Utilizzare i nuovi Browser materiali ed Editor materiali per modificare i materiali esistenti o crearne di nuovi.

Aspetto

Di seguito sono riportati i passaggi preparatori eseguiti per la migrazione di modelli:

Passaggio 1: creare una libreria personalizzata.

1. Creare una nuova parte.
2. Nella barra degli strumenti Accesso rapido, fare clic su Browser aspetti:

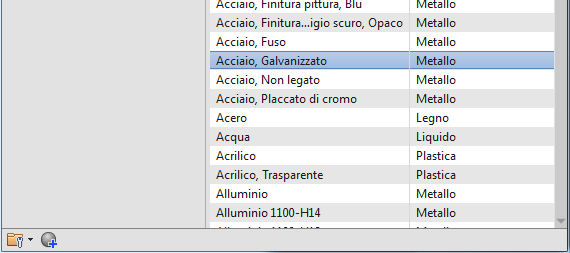

3. Nella barra degli strumenti del browser, in basso, fare clic su Gestione > Crea nuova libreria
4. Specificare una posizione e un nome da assegnare alla cartella per la libreria personalizzata e fare clic su Salva.

Passaggio 2: aggiungere la libreria personalizzata al progetto.

1. Selezionare il progetto a cui aggiungere la libreria.

2. Fare clic con il pulsante destro del mouse sul nodo Librerie di materiali e selezionare Aggiungi libreria.



3. Individuare e selezionare la libreria personalizzata da aggiungere al progetto. Fare clic su OK.

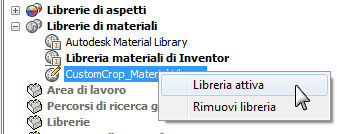

4. Per rendere la libreria aggiunta una libreria attiva, la prima utilizzata per la ricerca o il riferimento, fare clic con il pulsante destro del mouse sul nodo della libreria e selezionare Libreria attiva.



Migrazione di modelli

Di seguito vengono forniti due esempi su come eseguire la migrazione del modello e del contenuto di stile.

Scenario 1 Migrazione ad un file .adsklib personalizzato

Il materiale personalizzato è definito come parte del file Materials.xml e Colors.xml nella versione 2012. Per le versioni successive, è necessario eseguire la migrazione del materiale personalizzato in una libreria .adsklib personalizzata.

1. Creazione di una nuova parte

2. Nella barra degli strumenti Accesso rapido, fare clic su Browser materiali:

3. Nella barra degli strumenti del browser, fare clic su Migrazione stili di Inventor.

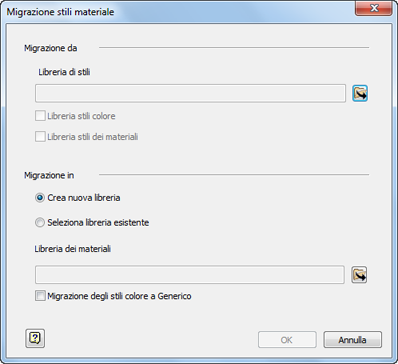

4. Nella finestra di dialogo Migrazione stili materiale, specificare la posizione Migrazione da in cui si trova il file InventorMaterialLibrary.adsklib o della libreria personalizzata. Per impostazione predefinita, il percorso è C:\Utenti\Pubblica\Documenti\Autodesk\Inventor [versione]\Design Data\Materials.



5. Specificare la posizione di Migrazione a che di solito corrisponde al file InventorMaterialsLibrary.adsk o a una libreria personalizzata da creare. Per impostazione predefinita, il percorso è C:\Utenti\Pubblica\Documenti\Autodesk\Inventor [versione]\Design Data\Materials.

6. Chiudere e riaprire il Browser materiali.



Scenario 2 Migrazione di un singolo stile dei materiali - glowingredunranium.styxml

Prerequisito: esportazione di uno stile dei materiali di Inventor 2012 personalizzato in un file *.styxml.

1. Avviare Inventor.

2. Creare un nuovo file di parti.

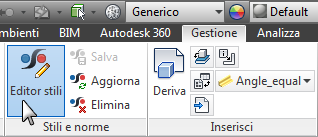

3. Nella scheda Gestione, gruppo Stili e norme, fare clic su Editor di stili.



4. Nell'Editor di stili, fare clic su Importa.



5. Individuare e selezionare il file *.styxml da importare.



6. Nella finestra di dialogo di conferma, fare clic su Accetta.



7. Nell'Editor di stili, fare clic su Fatto. Lo stile viene importato nel documento corrente e viene posizionato in Aspetti documento.

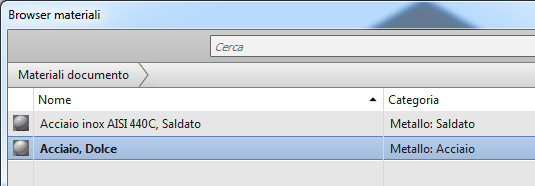

8. Aprire il Browser materiali; in Materiali documento sarà possibile visualizzare il materiale. Non è ancora in una libreria da utilizzare con altri componenti.

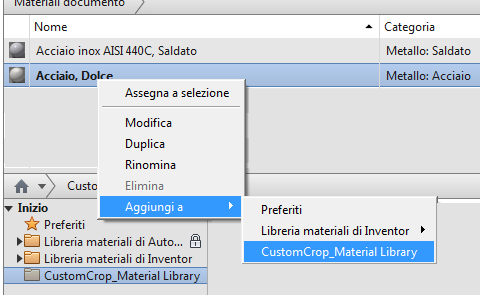

9. Trascinare l'aspetto importato nella libreria personalizzata. In alternativa, fare clic con il pulsante destro del mouse sull'aspetto e, in Aggiungi ad elenco, selezionare la libreria in cui l'aspetto verrà memorizzato.
