Durante la creazione delle classi di entità geografiche, Amministrazione modello di dati consente di impostare delle proprietà specifiche per controllare il funzionamento spaziale durante le selezioni spaziali. Questa opzione è disponibile solo per i modelli di settore Enterprise Oracle, ma i modelli di settore SQL Spatial e SQLite possono applicare maschere spaziali che utilizzano questi operatori (o i loro equivalenti). Vedere "Informazioni sulla visualizzazione di entità geografiche mediante un filtro spaziale Oracle" nel Manuale dell'utente di Set di strumenti AutoCAD Map 3D.
È possibile definire delle selezioni geografiche con query di topologia oppure operatori spaziali. Ad esempio, quando si utilizza la finestra di dialogo Generazione grafica avanzata nell'area di lavoro Set di strumenti AutoCAD Map 3D Infrastructure Map Server, utilizzare il pulsante Impostazioni avanzate.
L'operatore SDO_RELATE esegue le operazioni filtro principali e secondarie, mentre il parametro maschera specifica la relazione topologica desiderata.

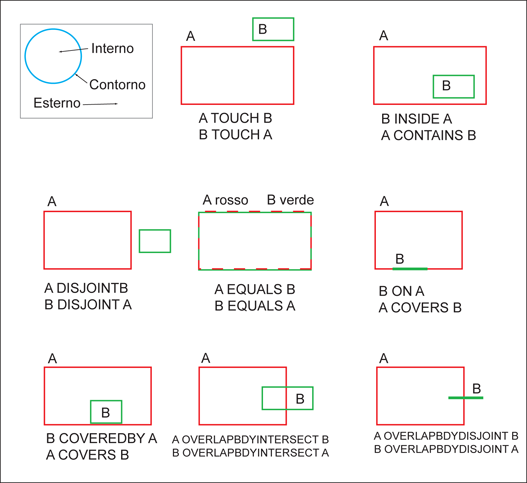

Esempi: operatore spaziale SDO_RELATE
Relazioni topologiche:
- SDO_RELATE: operatore spaziale per la valutazione di relazioni topologiche.
- Ciascun oggetto spaziale presenta una parte interna, una esterna e un contorno.
- Il contorno separa parte interna ed esterna.
Operatore SDO_RELATE di Oracle Spatial: modelli di intersezione
Nomi delle relazioni topologiche:
Di seguito sono riportati i modelli di intersezione spaziale:
- CONTIENE
L'interno e il contorno di un oggetto sono completamente contenuti nell'interno dell'altro oggetto.
- COPRE
L'interno di un oggetto è completamente contenuto nell'interno dell'altro oggetto e i loro contorni si intersecano.
- COPERTO DA
L'opposto di COPRE. A COPERTO DA B implica che B COPRE A: le demarcazioni dei due oggetti che si sovrappongono parzialmente, mentre l'interno dell'altro oggetto è completamente contenuto nel primo.
- DISGIUNTO
I contorni e gli interni non si intersecano.
- UGUALE A
I due oggetti presentano lo stesso contorno e lo stesso interno.
- DENTRO
L'opposto di CONTIENE. A DENTRO B implica che B CONTIENE A: il contorno e l'interno di un oggetto sono completamente contenuti nell'altro oggetto.
- SOVRAPPONE PER INTERSEZIONE
I contorni e gli interni dei due oggetti si intersecano.
- SOVRAPPONE PER DISGIUNZIONE
L'interno di un oggetto interseca il contorno e l'interno di un altro oggetto, ma i due contorni non si intersecano. Esempio: quando una linea inizia all'esterno di un poligono e termina all'interno di quest'ultimo.
- TOCCA
L'intersezione interessa i contorni, ma non gli interni.
Per ulteriori informazioni, vedere Oracle Spatial User's Guide and Reference (Manuale dell'utente e Guida di riferimento di Oracle Spatial).
