Sezione trasversale dell'elemento Shell nella post-elaborazione

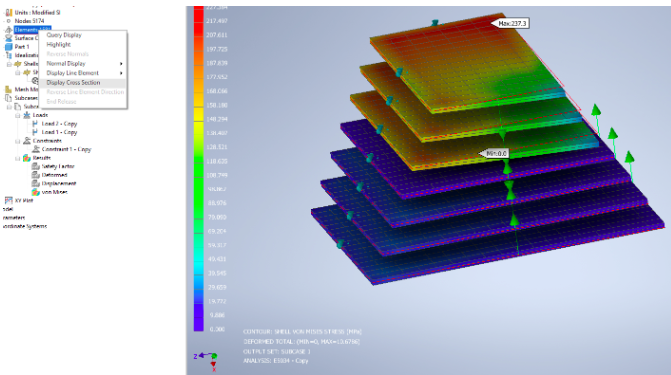

È ora possibile visualizzare la sezione trasversale dell'elemento Shell nella post-elaborazione. Per visualizzare la sezione trasversale, fare clic con il pulsante destro del mouse su Elementi nella struttura Analisi e selezionare Visualizza sezione trasversale.
I colori definiti dall'utente possono ora essere impostati per gli elementi fuori intervallo durante la visualizzazione dei risultati del contorno Bande.

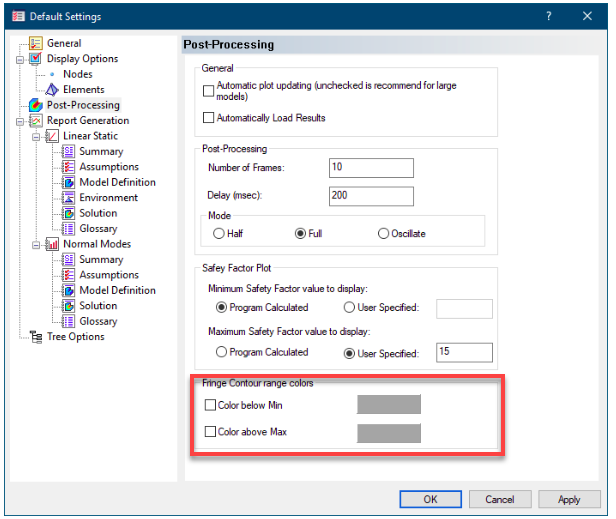

Per impostare i colori per gli elementi fuori intervallo, aprire le impostazioni di default, passare a Post-elaborazione e selezionare le caselle all'interno della sezione Colori intervallo contorno bande. Quando il tipo di contorno è impostato su Bande e sono stati impostati i valori minimi e massimi dell'intervallo, gli elementi fuori intervallo saranno visibili nel colore impostato.
Aggiornamenti alla visualizzazione del carico Gravità
La visualizzazione del carico Gravità è stata aggiornata:

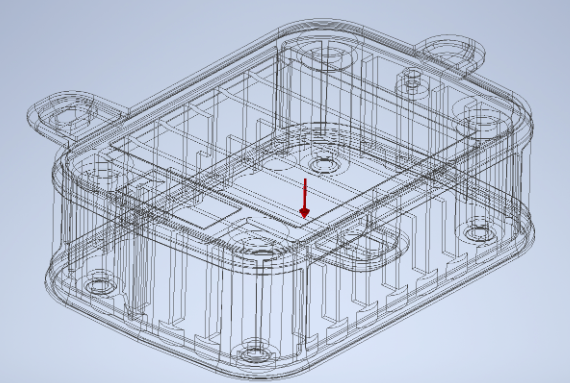

- Una freccia di carico viene ora aggiunta al baricentro del modello lungo la direzione specificata. Facendo clic sul carico Gravità nella struttura Analisi, la visualizzazione del modello passa alla modalità wireframe per una migliore visualizzazione del simbolo del carico di gravità.
- L'immagine nell'angolo inferiore destro dell'area di disegno viene aggiornata per indicare la presenza di un carico di gravità nell'analisi attiva.
Miglioramento del tempo di risoluzione Quasi statica Explicit
L'algoritmo con più prove per l'analisi quasi statica automatica è stato aggiornato. L'algoritmo aggiornato consente di eseguire passaggi pseudo-temporali più grandi, con risultati più duraturi e una riduzione del 50% del tempo di risoluzione rispetto alla versione precedente.
Separazione della descrizione comando e delle evidenziazioni
La descrizione comando e le evidenziazioni delle entità negli elementi della struttura Analisi sono ora separate.
Reazioni di contatto
Inventor Nastran ora dispone della funzionalità per estrarre i risultati della somma di forze di contatto e di momenti di contatto dalle facce/dagli spigoli di contatto.

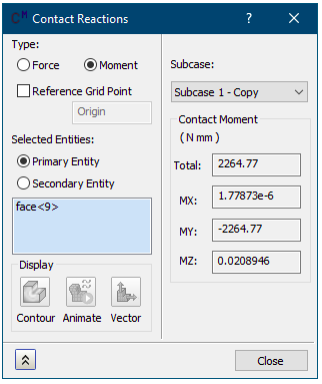

Per aprire le reazioni di contatto, fare clic con il pulsante destro del mouse sul contatto per il quale si desidera visualizzare le reazioni e fare clic su Reazioni di contatto. Viene visualizzata la finestra di dialogo Reazioni di contatto, che per default è impostata sulla selezione di Forza ed Entità primaria. È possibile aggiungere altre entità all'elenco per ricalcolare i risultati della somma. Il singolo componente e i relativi dettagli sono nella metà destra.
