Per default, in Revit viene creato un giunto in corrispondenza dell'intersezione di 2 muri. Se necessario, è tuttavia possibile impedire la generazione di giunti per il muro selezionato.
Ad esempio, se si desidera mantenere piccoli spazi di espansione tra i muri, è possibile disabilitare i giunti per entrambe le estremità dei muri adiacenti.
Due muri orizzontali con uno spazio di espansione di 3/8 di pollice
La disattivazione dell'unione si rivela utile anche per risolvere giunti complessi. Ad esempio, se si aggiunge un muro ad un giunto complesso e il risultato non è quello desiderato, è possibile disabilitare i giunti sul muro aggiunto e utilizzare lo strumento Unisci geometria per calcolare l'unione tra questo e altri muri.
Posizionamento automatico dei giunti dei muri

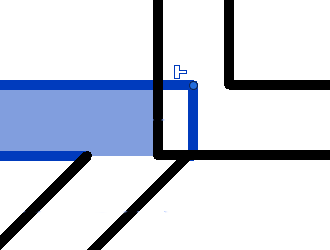

Muro selezionato con giunto disabilitato
Muro con unione calcolata dopo l'uso del comando Unisci geometria
Come impedire la generazione di giunti in corrispondenza dell'estremità di un muro
- Selezionare il muro.
-
Fare clic su
(Impedisci giunto)
L'estremità di tale muro non può ora essere unita ad un altro muro.
Se si desidera consentire nuovamente la generazione di giunti, fare clic su
(Consenti giunto) accanto all'estremità del muro.
