Nuova finestra di dialogo Gestisci collegamenti

La nuova finestra di dialogo Gestisci collegamenti mostra i nove tipi di dati di collegamento (modelli di Revit, collegamenti IFC, formati CAD, revisioni DWF, nuvole di punti, topografia, PDF, immagini e modello di coordinamento) e 3 tipi di dati di importazione (file CAD, immagini, file PDF) raggruppati in una struttura ad albero.

La nuova finestra di dialogo Gestisci collegamenti mostra tutti i formati CAD per i file collegati e solo i formati CAD DWG, DXF, DGN, SKP e AXM importati sia per i progetti che per le famiglie.

Per visualizzare i file, fare clic sul pulsante Gestisci collegamenti nella scheda Inserisci gruppo Gestisci.

Per progetti (.rvt)

Per le famiglie (.rfa, .rft, .rte):

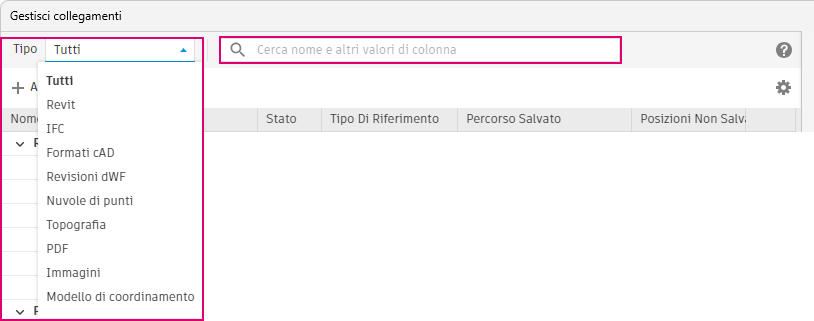

Nella finestra di dialogo, utilizzare il filtro per mostrare ogni tipo e la funzione di ricerca per trovare i collegamenti.

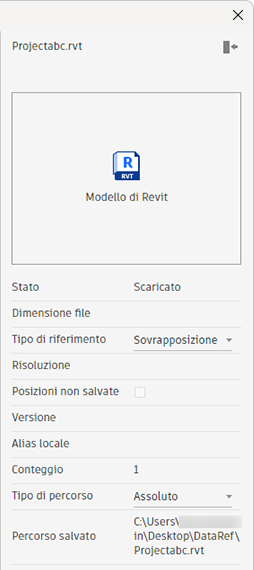

È possibile visualizzare informazioni dettagliate su ciascun tipo di dati in un pannello laterale comprimibile sul lato destro.

Per accedere all'indirizzo completo di un collegamento, è possibile visualizzarlo nelle descrizioni comandi e copiarlo direttamente dalla colonna Percorso salvato.

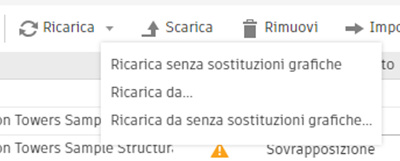

Utilizzare gli strumenti operativi elencati nella parte superiore per eseguire le azioni desiderate, come ricaricare con o senza sostituzioni grafiche, scaricare e rimuovere. Vengono generati dinamicamente in base al tipo e allo stato del file collegato.

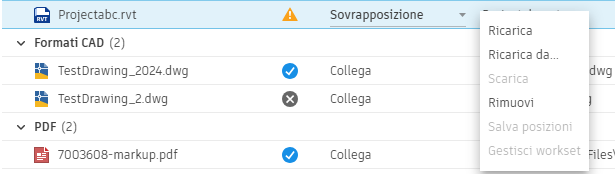

È inoltre possibile fare clic con il pulsante destro del mouse o utilizzare il pulsante Altro alla fine di ogni riga per accedere alle stesse operazioni.

Per impostare la visibilità di ogni colonna, utilizzare l'elenco Mostra colonne tramite il pulsante dell'icona a forma di ingranaggio nella parte superiore destra della tabella.

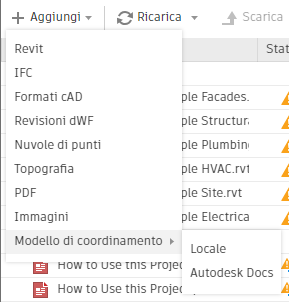

Fare clic sul pulsante Aggiungi per importare i dati di riferimento in Revit.

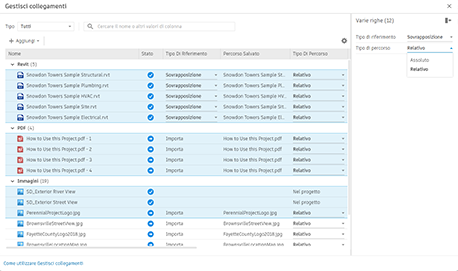

Selezionare più collegamenti e importazioni durante la modifica del tipo di riferimento o del tipo di percorso.

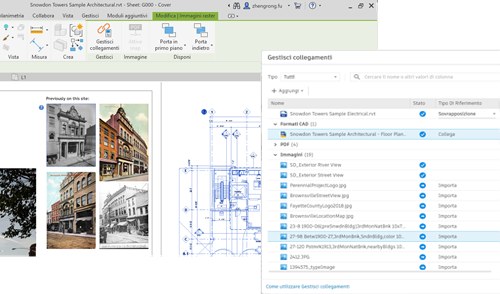

Quando si selezionano file PDF, immagini e file CAD nell'area di disegno e si fa clic su Gestisci collegamenti, i file vengono selezionati anche nella finestra di dialogo Gestisci collegamenti.

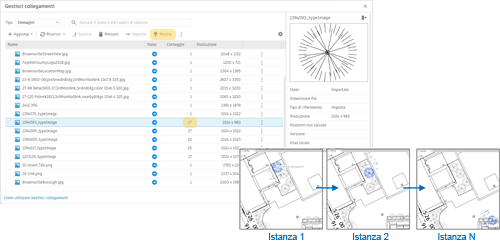

Utilizzare il pulsante Mostra per viste i file PDF e le immagini in tutte le viste.

Scaricare più collegamenti per i modelli cloud condivisi per l'utente corrente o per tutti gli utenti.

Nota: Per visualizzare la finestra di dialogo Gestisci collegamenti classica, modificare il file Revit.ini. Modificare il valore di [Misc] EnableOldManageLinksDialog da 0 a 1.

 [Misc]

EnableOldManageLinksDialog=0
