Aggiunta di una quota di lunghezza dell'arco

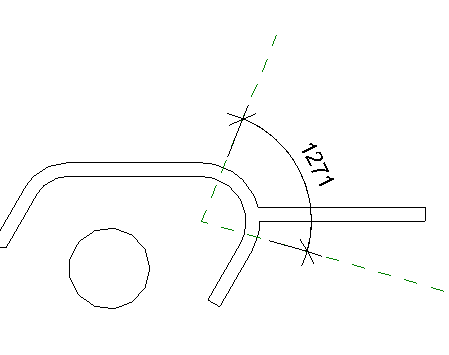

È possibile quotare i muri ad arco o altri elementi ad arco per definirne la lunghezza totale.

1. Fare clic sulla scheda Annotagruppo Quota (Lunghezza arco).
2. Nella scheda contestuale della barra multifunzione, selezionare un'opzione di snap.

   Ad esempio, selezionare Superfici del muro se si desidera che il cursore si posizioni automaticamente sulla superficie interna o esterna del muro. L'opzione di snap semplifica la selezione del punto radiale.

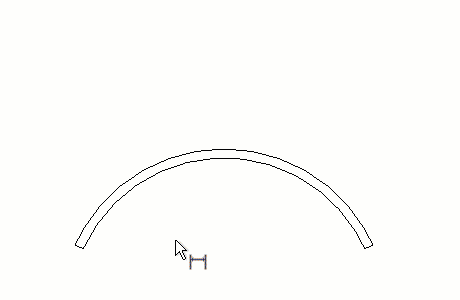

3. Posizionare il cursore sull'arco e fare clic per selezionare il punto radiale.
4. Selezionare le estremità dell'arco e allontanare il cursore dall'arco verso l'alto.
   Nota: Se le estremità dell'arco per la quota lunghezza arco non sono visibili e selezionabili, utilizzare i piani di riferimento intersecanti per posizionare la quota.


5. Fare clic per inserire la quota della lunghezza dell'arco.
