Rotazione di un'etichetta

Utilizzare la seguente procedura per ruotare le etichette assegnate a vani, locali o aree.

Nota: È possibile ruotare eventuali etichette incluse nella scheda Annota gruppo Etichetta, ad eccezione delle annotazioni Numero pedata e Di più armature.

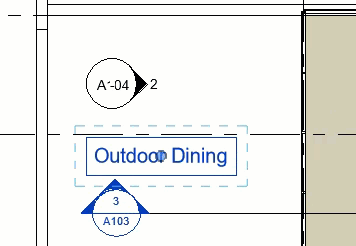

1. Selezionare l'etichetta.

   Nella barra di stato vengono visualizzati la categoria e il tipo di famiglia dell'etichetta.

2. Per modificare l'orientamento dell'etichetta, procedere in uno dei seguenti modi:
   • Per ruotare l'etichetta, fare clic sulla scheda Modifica | Etichette <Elemento>gruppo Modifica (Ruota). Per ulteriori informazioni, vedere Rotazione di elementi.



   • Per ruotare l'etichetta, nella tavolozza Proprietà, in Angolo, digitare il valore desiderato.
   • Per allineare un'etichetta ai muri o alle linee di contorno nel modello di edificio, premere la BARRA SPAZIATRICE una o più volte fino ad allineare l'etichetta all'elemento desiderato.

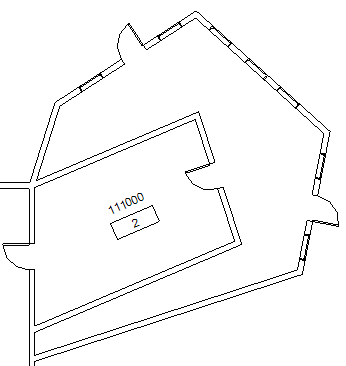

     Etichetta allineata ad un muro ad angolo

Nota: È possibile ruotare più etichette contemporaneamente:
1. Selezionare le etichette da ruotare.
2. Nella tavolozza Proprietà, in Angolo, digitare il valore desiderato.
