Cablaggio

Quando l'opzione Cablaggio è selezionata nel riquadro sinistro della finestra di dialogo Impostazioni elettriche, nel riquadro destro è visualizzata la tabella dei cavi.

Le impostazioni della tabella di cablaggio determinano la modalità di visualizzazione dei cavi nelle piante del sistema elettrico del progetto.

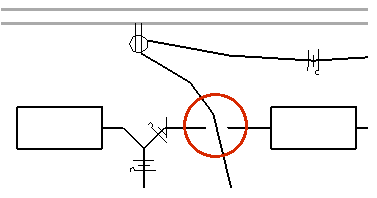

• Distanza intersezione cablaggio: specifica la distanza utilizzata per visualizzare cavi non collegati che si intersecano, come illustrato nella figura seguente.

• Contrassegni cavo: specifica lo stile del contrassegno visualizzato per i conduttori di fase, di terra e neutri.

  In Revit sono disponibili quattro stili di contrassegno, come mostrato di seguito:

  Contrassegno per cavo breve
  Contrassegno per cavo cerchio
  Contrassegno per cavo gancio
  Contrassegni per cavo lungo

  Come caricare un famiglia di contrassegni

  1. Fare clic sulla scheda Inseriscigruppo Carica da libreria (Carica famiglia).
  2. Nella finestra di dialogo Apri, accedere ad AnnotazioniElettricoContrassegni.
  3. Fare clic su una o più file di famiglie di contrassegni, quindi fare clic su Apri.

  È possibile assegnare uno stile diverso ad ogni conduttore.

  Fare clic sulla colonna Valore, quindi su e selezionare uno stile di contrassegno.

  È possibile utilizzare l'Editor di famiglie per personalizzare un contrassegno esistente o creare contrassegni aggiuntivi.

• Linea obliqua attraverso contrassegni: specifica se visualizzare il contrassegno per il conduttore di terra come una linea diagonale che attraversa i contrassegni degli altri conduttori, come mostrato.


  Fare clic sulla colonna Valore, fare clic su e selezionare Sì per applicare questa funzionalità ai contrassegni. Se si seleziona No, viene visualizzato il contrassegno specificato per il conduttore di terra.

• Mostra contrassegni: consente di stabilire se nascondere sempre i contrassegni, visualizzarli sempre o visualizzarli solo per i rinvii.
• Freccia per rinvio multicircuiti: specifica se una freccia singola o più frecce vengono visualizzate su tutti i cavi del circuito o solo nel cavo finale.
• Stile freccia di rinvio: specifica lo stile per la freccia di rinvio, inclusi l'angolo e la dimensione della freccia.
