Informazioni sull'applicazione di una funzione e una priorità allo strato di una struttura composta

A ciascuno strato viene assegnata una specifica funzione in modo che possa unirsi al corrispondente strato funzionale.

Regole per le unioni di strati

• Revit collega dapprima gli strati con priorità alta e poi quelli con la priorità più bassa.

  Ad esempio, se si uniscono due muri composti, uno strato del primo muro con Priorità 1 viene unito a uno strato con Priorità 1 nel secondo muro. Lo strato con priorità 1 può attraversare strati con priorità inferiore prima di unirsi all'altro strato con la stessa priorità. Uno strato con una priorità inferiore non può attraversare uno strato di priorità uguale o superiore.

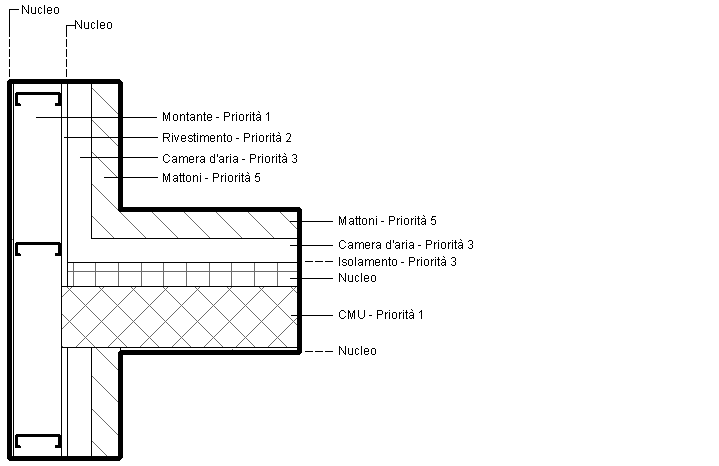

  Nell'illustrazione seguente, gli strati con priorità superiore si uniscono prima di quelli con priorità inferiore. Lo strato CMU con Priorità 1 del muro orizzontale attraversa tutti gli strati fino a raggiungere lo strato montante con Priorità 1 del muro verticale. Osservare che l'isolamento nel muro orizzontale non attraversa la camera d'aria del muro verticale, in quanto sono entrambi di Priorità 3 ed esterni allo strato del nucleo.



• Quando gli strati si uniscono, l'unione risulta corretta se i due strati presentano lo stesso materiale. Se i due strati sono di materiali diversi, nel punto di unione viene visualizzata una linea.
• Per avere una perfetta corrispondenza degli strati in Revit, è necessario che a ciascuno strato sia assegnata una funzione.
• Gli strati nel nucleo di un muro attraversano quelli con priorità superiore che si trovano all'esterno del nucleo del muro unito. Gli strati nel nucleo si estendono fino al nucleo di un muro unito, anche se sono di Priorità 5.

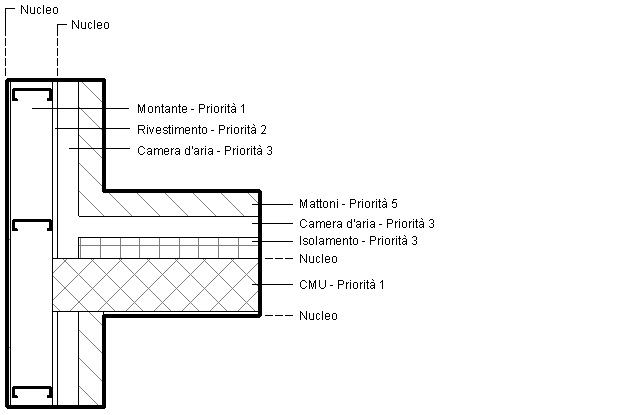

  Nell'illustrazione seguente, uno strato con priorità inferiore all'interno del nucleo attraversa gli strati con priorità superiore all'esterno del nucleo. Lo strato di isolamento del muro orizzontale ora si trova all'interno del nucleo e può attraversare gli strati all'esterno del nucleo, indipendentemente dalla priorità.



Funzioni degli strati

Agli strati possono essere assegnate le seguenti funzioni:

• Struttura: strato che sostiene il resto del muro, del pavimento o del tetto.
• Sostrato: materiale quale tavola di compensato o gesso che funge da supporto per un altro materiale.
• Strato Termico/Camera d'aria: isolamento atto a prevenire la penetrazione dell'aria.
• Strato membrana: membrana che di norma ostacola la penetrazione di vapore acqueo. Gli strati membrana devono avere uno spessore zero.
• Finitura 1: generalmente corrisponde allo strato esterno.
• Finitura 2: generalmente corrisponde allo strato interno.

Nota: È possibile personalizzare la priorità degli strati dal livello del tipo di elemento utilizzando la finestra di dialogo Modifica assieme (vedere Apertura della finestra di dialogo Modifica assieme per i muri composti).
