Solido topografico: Scava e Rimuovi scavo

Utilizzare un pavimento, un tetto o un solido topografico per tagliare il volume da un solido topografico host.

Gli elementi solaio, tetto e solido topografico che intersecano i solidi topografici vengono utilizzati per scavare il volume dal solido topografico host. Ad esempio, è possibile posizionare un elemento pavimento in un solido topografico inclinato, utilizzare lo strumento Scava e rimuovere il volume del solido topografico fino alla parte superiore del pavimento intersecante oppure utilizzare due elementi solido topografico sovrapposti e utilizzarne uno per scavare un parcheggio.

Nota: Per aumentare le possibilità di successo del taglio, durante il taglio o lo scavo di elementi solido topografico, è possibile applicare un'impostazione Stabilità vuoto di taglio topografia. Questa impostazione applicherà uno spostamento casuale (nell'intervallo compreso tra 0,002561 piedi (0,7805928 mm) e 0,32771386333333330 piedi (99,887185544000004711 mm)) nell'asse X o Y alla geometria del vuoto. Lo spostamento potrebbe influire leggermente sulla precisione della geometria del vuoto. Qualsiasi modifica apportata alla geometria verrà riportata in un avviso e nel file Journal. L'impostazione Stabilità vuoto di taglio topografia è un'impostazione di progetto e viene applicata agli elementi solido topografico e a Topografia collegata.

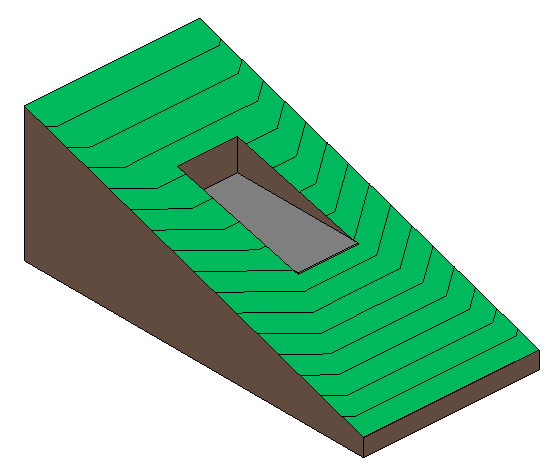

Il pavimento scava un solido topografico

Il solido topografico scava un solido topografico per l'area di parcheggio

Per scavare un solido topografico

1. Selezionare un solido topografico con un elemento intersecante (tetto, pavimento o solido topografico).
2. Fare clic sulla scheda Modifica | Solido topograficoModellazione solido topografico (Scava).
3. Selezionare l'elemento intersecante da utilizzare per lo scavo.
4. Fare clic su (Modifica).

Per rimuovere lo scavo dal solido topografico

1. Selezionare il solido topografico (host) scavato.
2. Fare clic sulla scheda Modifica | Solido topograficoModellazione solido topografico (Rimuovi scavo).
3. Selezionare l'elemento intersecante per interrompere lo scavo.
4. Chiudere l'avviso relativo alla sovrapposizione di elementi.
5. Fare clic su (Modifica).

Nota: Il volume riportato dal solido topografico host viene regolato quando l'elemento viene scavato da altri elementi.
