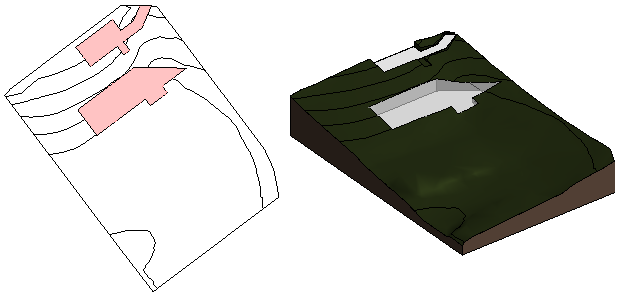

È possibile utilizzare i dati della topografia collegata in molti dei modi simili a quelli che consentono di utilizzare la topografia creata in Revit.
Video: Utilizzo della topografia collegata
Per collegare la topografia al modello, fare clic su scheda Inserisci
gruppo Collega
(Collega topografia).
Utilizzo di topografia collegata nel modello
Un Collegamento di topografia può includere più superfici. È possibile considerare ciascuna superficie separatamente.
È possibile eseguire le seguenti operazioni con superfici della topografia collegate:
- Assegnare di una fase diversa a ciascuna superficie.
- Visualizzare la topografia in una vista e posizionarla in una tavola.
- Creare una vista di sezione che taglia la topografia. Visualizzare poché al di sotto della superficie.
- Specificare le impostazioni di contorno e visualizzare le etichette di contorno sulla topografia.
- Posizionare i componenti del cantiere sulla topografia.
- Posizionare le ringhiere sulla topografia. Seguono la superficie.
- Creare suddivisioni e assegnare materiali.
- Aggiungere punti quotati, ad esempio le quote altimetriche punto e le inclinazioni in un punto, ad una superficie.
- Includere i dati della topografia in un abaco.
Visibilità e grafica per la topografia collegata
È possibile controllare la visibilità e la grafica della topografia collegata, come indicato di seguito:
- Visibilità/Grafica: utilizzare la finestra di dialogo Visibilità/Grafica per controllare la visualizzazione della topografia in ogni vista. Ad esempio, è possibile visualizzare o nascondere la topografia, modificarne la grafica e molto altro. In una vista 2D o 3D, nella finestra di dialogo Visibilità/Grafica, fare clic sulla scheda Categorie del modello, espandere la categoria Solido topografico per attivare o disattivare la visibilità, nonché di definire impostazioni grafiche.
- Assegnare un materiale alla topografia.
Gestione della topografia collegata
Per gestire i collegamenti della topografia, utilizzare la finestra di dialogo Gestisci collegamenti.
- Ricarica: quando si ricarica un collegamento topografico, viene ripristinata la superficie topografica di tutti gli elementi ospitati. Ad esempio, le ringhiere restano nelle rispettive posizioni sulla superficie.
Se una superficie ricaricata è stata modificata in modo che un elemento ospitato non è più posizionato su di essa, viene visualizzato un messaggio di avviso in modo da poter esaminare e risolvere il problema. Se alcune superfici nella topografia ricaricata non esistono più, viene visualizzato un elenco delle superfici eliminate.
- Ricarica da: utilizzare questa opzione per ricaricare un collegamento di topografia da un'altra posizione.
- Rimuovi: se si rimuove un collegamento di topografia, verranno eliminati anche gli elementi che ospita. Viene visualizzato un avviso che indica quanti elementi sono interessati. Espandere l'elenco per visualizzare i dettagli degli elementi. Per evitare l'eliminazione di elementi ospitati, annullare l’operazione Rimuovi.
Ulteriori considerazioni sulla topografia collegata
Il file di origine in corso di collegamento potrebbe contenere superfici non valide. Quando ciò si verifica, si riceverà una notifica e Revit potrà tentare di correggere le superfici non valide. È inoltre possibile correggere manualmente le superfici non valide nel file di origine prima di eseguire il collegamento a Revit.
Per motivi di prestazioni, in Revit il numero di triangoli mesh collegabili è limitato a 1.000.000. Quando questo limite viene superato, l'elemento collegato risultante viene semplificato da Revit per ottimizzare le prestazioni e le dimensioni del file. Per ulteriori informazioni, vedere Semplificazione della topografia.
