Unisci armatura - Per lunghezza

Unisce il gruppo di armature selezionato in base alla lunghezza massima, alla lunghezza minima e alla posizione di scostamento specificate.

Per unire l'armatura utilizzando Unisci armatura - Per lunghezza

1. Selezionare uno o più gruppi di armature.
2. In Modifica | Armatura strutturale gruppo Giunzione, fare clic su (Unisci armatura).
3. In Modifica | Unisci armatura gruppo Giunzione, fare clic su (Per lunghezza).
4. In Modifica | Unisci armatura gruppo Lunghezze, selezionare la lunghezza massima, la lunghezza minima e la posizione di scostamento. È inoltre possibile premere ARRA SPAZIATRICE per attivare o disattivare la posizione di scostamento.
5. Selezionare un tipo di giunzione dalla tavolozza Proprietà.
   Nota: La posizione della giunzione è disattivata e bloccata al centro, quando si esegue la giunzione per lunghezza.
6. Posizionare il cursore su un qualsiasi gruppo di armature nella vista per visualizzare un'anteprima della giunzione per lunghezza. È possibile premere ARRA SPAZIATRICE per passare dalla posizione di scostamento all'inizio o alla fine e viceversa.
7. Fare clic per unire il gruppo evidenziato.
8. I gruppi uniti vengono mostrati come anteprima. Premere Fine per accettare i gruppi uniti o Annulla per annullare le modifiche.

Nota: Quando si utilizza la giunzione per lunghezza, la selezione iniziale non è rilevante ed eventuali gruppi nella vista possono essere selezionati.

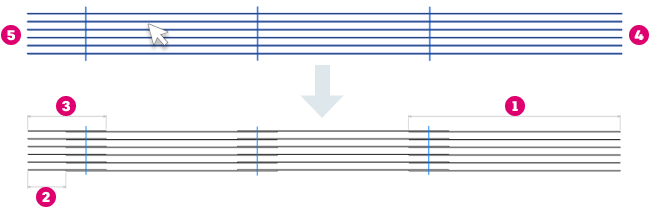

• - lunghezza massima
• - lunghezza minima
• - posizione di scostamento
• - inizio del gruppo di armature

L'esempio seguente mostra la giunzione per lunghezza con la posizione di scostamento alla fine .
