Modifica di vincoli dell'armatura per gruppi uniti

È possibile modificare i vincoli di gruppi uniti a host in calcestruzzo o altre barre.

I gruppi di armature uniti mantengono una connessione reciproca utilizzando i vincoli dell'armatura.

Quando si modificano i vincoli di gruppi in una catena, si modificano i vincoli dell'intera catena all'host in calcestruzzo o ad altre barre.

Per modificare il vincolo finale di gruppi uniti

1. Selezionare uno dei gruppi.
2. Fare clic su scheda Modifica | Armatura strutturale gruppo Vincoli (Modifica vincoli).
3. Selezionare il punto di manipolazione finale che si desidera modificare.
   Nota: È possibile cambiare la posizione della giunzione per tale estremità facendo clic su una delle altre posizioni .
4. Fare clic su una superficie in calcestruzzo e impostare un offset per tale estremità.
5. La modifica dei vincoli di uno qualsiasi dei due gruppi connessi ha lo stesso effetto.

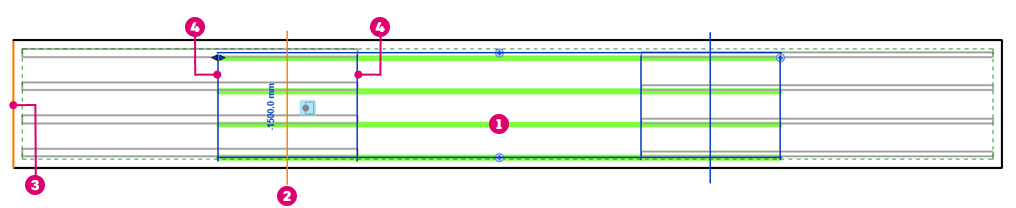

Vincolo di estremità della barra per un gruppo di armature nella catena di giunzioni

• - il gruppo modificato nella catena di giunzioni.
• - la posizione corrente della giunzione per il punto di manipolazione finale della barra (centrale).
• - l'oggetto di destinazione del vincolo per l'estremità della barra modificata.
• - le altre possibili posizioni delle giunzioni per il punto di manipolazione finale della barra (Estremità 1, Estremità 2).

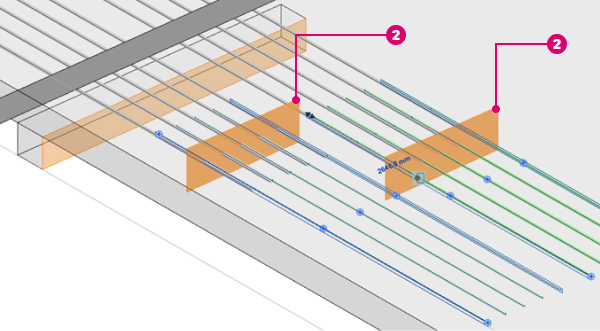

Vista 3D

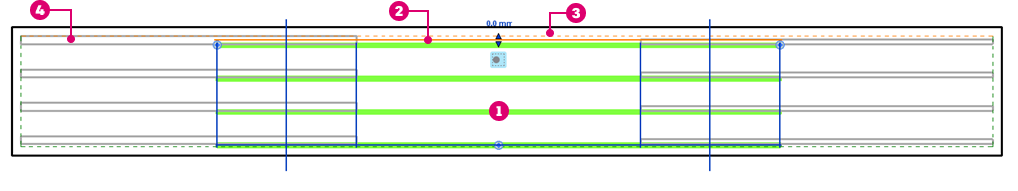

Vincolo del piano della barra per il gruppo di armature nella catena di giunzioni

• - il gruppo modificato nella catena di giunzioni.
• - la grafica del punto di manipolazione del piano della barra è mostrata per la barra del diametro più grande di tutti i gruppi uniti.
• - il vincolo per il copriferro.
• - la barra del diametro più grande di tutti i gruppi uniti.
