Orientamento del sistema di coordinate locali per gli elementi analitici

Sono fornite informazioni su come controllare l'orientamento del sistema di coordinate locali per i membri e i pannelli analitici.

Per invertire la direzione dell'asse X di un membro analitico:

1. Selezionare uno o più membri analitici.
   Nota: È possibile selezionare i membri uno ad uno oppure effettuare una selezione multipla. Se si selezionano più membri paralleli, l'utensile allinea prima l'orientamento dell'asse X, quindi consente di modificare l'orientamento per tutti i membri contemporaneamente.
2. Fare clic su Modifica | Membri analitici gruppo Allinea asse X (Inverti asse X).
3. La direzione dell'asse X è orientata in modo da puntare all'altra estremità del membro analitico.

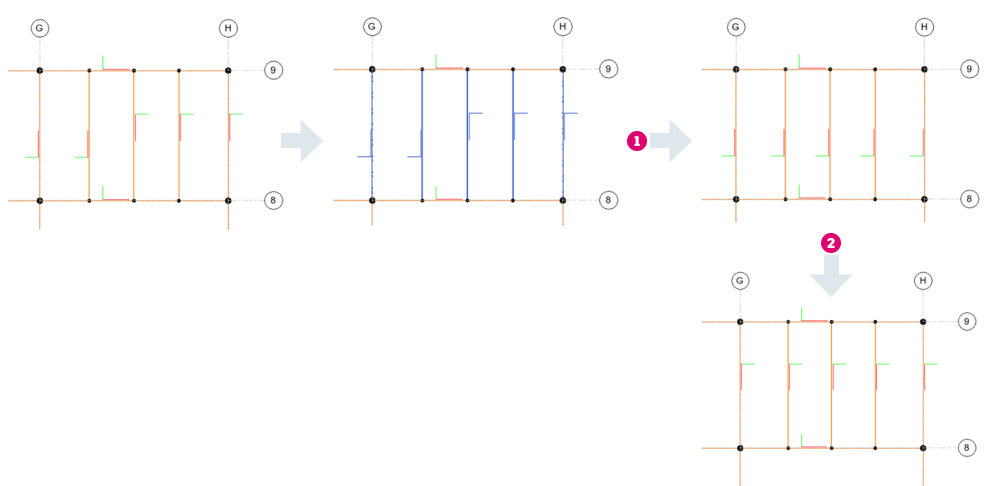

• - Allineare l'orientamento dell'asse X per più membri analitici contemporaneamente.
• - Modificare l'orientamento dell'asse X per più membri analitici contemporaneamente.

Per allineare l'asse Z di un pannello analitico:

1. Selezionare uno o più pannelli analitici.
   Nota: È possibile selezionare i pannelli uno ad uno oppure effettuare una selezione multipla. Se si selezionano più pannelli paralleli, l'utensile allinea prima l'orientamento dell'asse Z, quindi consente di modificare l'orientamento per tutti i membri contemporaneamente.
2. Fare clic su Modifica | Pannelli analitici gruppo Sistema di coordinate locali (Inverti asse Z).
3. La direzione dell'asse Z è orientata in modo da puntare verso l'alto o verso il basso, in direzione opposta all'orientamento iniziale.

Per allineare l'asse X di un pannello analitico:

1. Selezionare uno o più pannelli analitici.
   Nota: È possibile selezionare i pannelli uno ad uno oppure effettuare una selezione multipla.
2. Fare clic su Modifica | Pannelli analitici gruppo Sistema di coordinate locali (Allinea asse X).
3. Utilizzare una linea di riferimento per allineare l'orientamento dell'asse X ().
4. La direzione dell'asse X è orientata in base alla linea di riferimento selezionata (un membro analitico o uno bordo del pannello analitico).

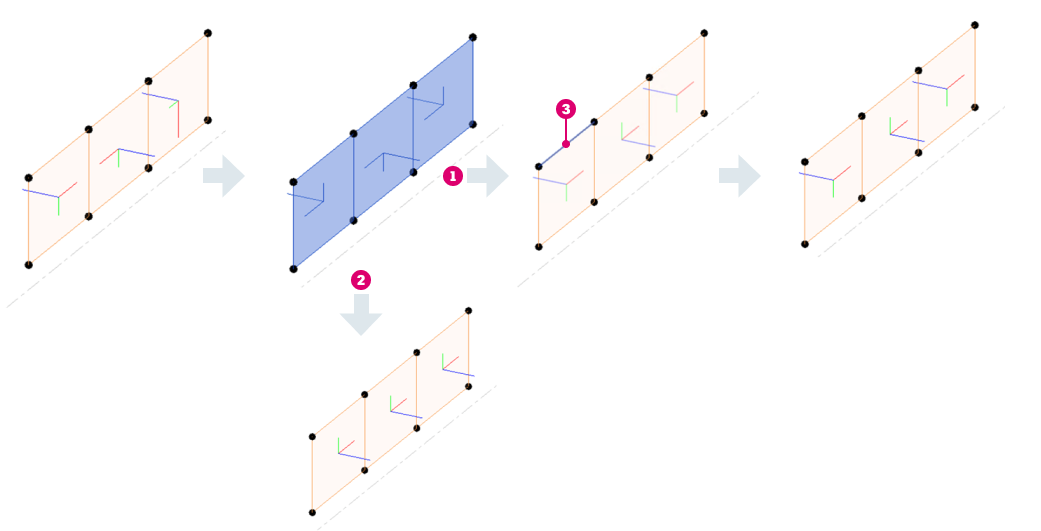

• - Allineare l'orientamento dell'asse X per più pannelli analitici contemporaneamente.
• - Allineare l'orientamento dell'asse Z per più pannelli analitici contemporaneamente.
• - Linea di riferimento.
