È possibile unire uno o più gruppi di armature nella posizione selezionata o nel riferimento di linea selezionato.
Un riferimento di linea selezionato unisce tutti i gruppi di armature che interseca.
- Selezionare uno o più gruppi di armature.
- In Modifica | Armatura strutturale
gruppo Giunzione, fare clic su
(Unisci armatura).
- In Modifica | Unisci armatura gruppo Giunzione, fare clic su
(Seleziona linea).
- Selezionare un tipo di giunzione dalla tavolozza Proprietà.
- Fare clic su uno dei gruppi selezionati inizialmente per unire i gruppi di armature in tale posizione
. Fare nuovamente clic per deselezionare ed eliminare una giunzione esistente.

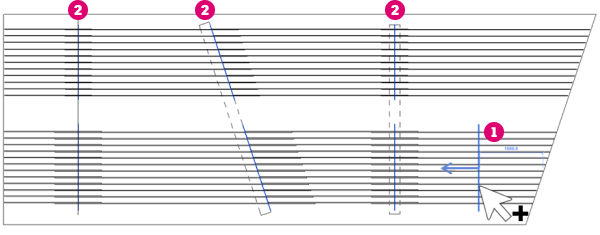

- In alternativa, selezionare qualsiasi riferimento di linea nella vista per unire tutti i gruppi intersecanti
.
- Se lo si desidera, è possibile modificare il parametro di istanza della posizione della giunzione in modo che la linea della giunzione si trovi al centro o ai lati della lunghezza di ripresa. Premere BARRA SPAZIATRICE per passare tra le varie opzioni relative alla posizione della giunzione.
- I gruppi uniti vengono mostrati come anteprima. Premere Fine per accettare i gruppi uniti o Annulla per annullare e uscire dallo strumento Unisci armatura.
Per unire l'armatura utilizzando Unisci armatura - Seleziona linea
Nelle viste 3D, il riferimento selezionato viene proiettato sul piano di lavoro corrente ed estruso per unire i gruppi. È possibile cambiare il piano di lavoro corrente, prima o durante l'utilizzo dello strumento Unisci armatura, per selezionare il piano di lavoro appropriato.

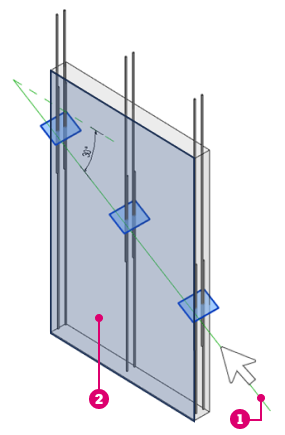

Ad esempio, con l'armatura all'interno del muro, unita selezionando una linea del modello disegnata nel piano di lavoro corrente :
