Numerazione dell'armatura per abachi ed annotazioni

Gli elementi dell'armatura vengono numerati al momento del posizionamento o della modifica. La numerazione consente di far corrispondere elementi dell'armatura identici, all'interno della stessa partizione, per abachi ed etichette.

Video: numerazione armatura

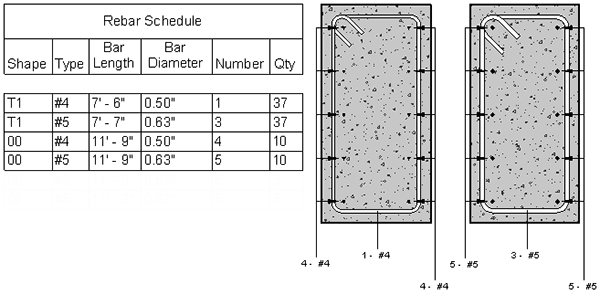

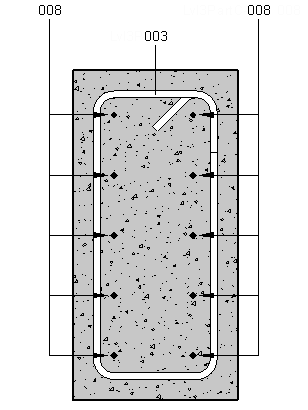

Nelle partizioni assegnate, i numeri di manicotto armatura, foglio di rete, armatura e partizioni corrispondono a quelli degli elementi dello stesso tipo, dimensioni, materiale e forma. Le etichette della vista di sezione seguente mostrano tale relazione di corrispondenza numerica.

Il numero di un elemento armatura può essere visualizzato nella tavolozza Proprietà, in Dati identità. In un progetto, gli elementi di armatura, fogli di rete e manicotti armatura formeranno sequenze di numerazione separate.

I numeri dell'armatura possono essere aggiunti agli abachi, sottoposti a conteggio o inseriti nelle etichette.

Nota: Quando si rimuovono elementi dell'armatura da un progetto, i numeri corrispondenti non vengono rimossi, a meno che non si utilizzi lo strumento Rimuovi omissioni nella finestra di dialogo Numerazione armatura.
