Sono fornite informazioni su come ricreare la geometria degli elementi analitici mancanti rimodellandoli in base alle relative controparti fisiche.
Problema:
Quando si aggiorna un modello di Revit all'ultima versione di Revit 2023, alcuni dei pannelli analitici (superfici) non sono presenti nel modello. Questo problema si verifica soprattutto quando si esegue l'aggiornamento di modelli molto vecchi, ovvero modelli dalle versioni di Revit 2012, 2013 e 2014 all'ultima versione di Revit 2023. In Revit 2023 il modello analitico strutturale è stato riscritto e viene eseguita la migrazione del modello analitico precedente al nuovo modello analitico durante il processo di aggiornamento. In alcuni casi non è possibile eseguire la migrazione delle superfici analitiche dai modelli di Revit precedenti ai nuovi pannelli analitici.
Ambiente:
Revit 2023 e versioni successive.
Soluzione:
- Se nel computer è disponibile una delle versioni precedenti di Revit (2022 o 2021):
- Aprire il modello in una versione precedente (Revit 2022, 2021).
- Salvare il modello.
- Aprire il modello in Revit 2023.
- Se non si dispone di una versione intermedia nel computer, aprire il modello in Revit 2023.
- Viene visualizzato un messaggio di avviso che indica l'accaduto e i passaggi da eseguire per risolvere il problema:
Uno o più elementi analitici presentano una geometria non corretta, ma i relativi elementi associati fisici sono corretti. È possibile ricreare la geometria degli elementi analitici rimodellandoli in base alle rispettive controparti fisiche.
Per ricreare la geometria mancante e risolvere i problemi riportati negli avvisi:
- Nella scheda Gestisci
gruppo Interroga, fare clic su
(Esamina avvisi).
- Nella finestra di dialogo Avvisi, fare clic sul segno più accanto al messaggio di avviso relativo all'aggiornamento del modello per espandere l'elenco di singoli avvisi.
- Fare clic sul segno più accanto ad ognuno dei singoli avvisi per visualizzare ulteriori informazioni sugli elementi.
- Nella finestra di dialogo Avvisi, selezionare uno degli avvisi, fare clic sul segno più e selezionare le informazioni sull'elemento.
- Fare clic sul pulsante Mostra nella finestra di dialogo Avvisi per evidenziare l'elemento selezionato nel modello.
- Dopo aver identificato l'elemento (ad esempio, un muro), chiudere la finestra di dialogo Avvisi.
- Selezionare l'elemento identificato (ad esempio, il muro) e nella scheda Analizza gruppo Modello analitico strutturale, fare clic su
(Pannello analitico).
- Nella scheda Modifica | Crea pannello analitico gruppo Piano di lavoro, fare clic su
(Imposta).
- Nella finestra di dialogo Piano di lavoro, selezionare Seleziona un piano e fare clic su OK.
- Selezionare un piano nel modello.

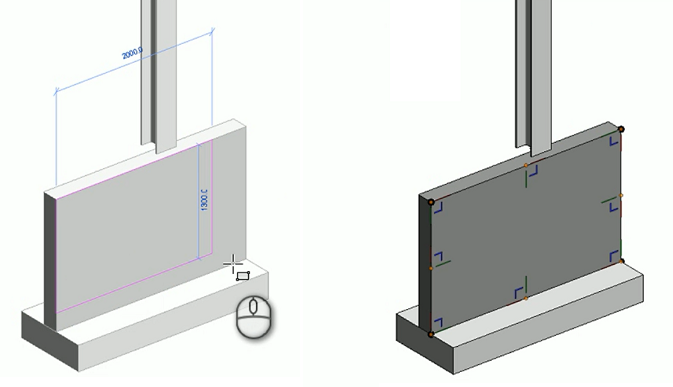

- Nella scheda Modifica | Crea pannello analitico gruppo Disegna, selezionare uno dei metodi di disegno (ad esempio, rettangolo) e disegnare il pannello analitico in base alla forma dell'elemento selezionato (ad esempio, muro).
- Fare clic su
(Termina) per creare il gruppo analitico.

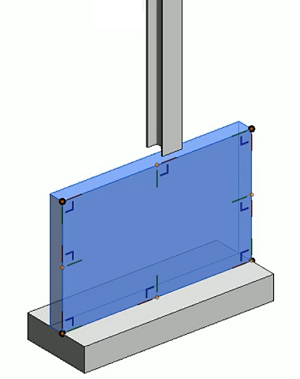

- Selezionare il pannello analitico.
- Nella scheda Modifica | Pannelli analitici gruppo Coordinamento, fare clic su
(Aggiungi associazione).
- Selezionare l'elemento (muro) a cui associare il pannello analitico nel modello. Verrà creata un'associazione tra l'elemento fisico e quello analitico.
Nota: Per verificare l'associazione, selezionare uno dei due elementi (il muro o il pannello analitico) e fare clic su
(Evidenzia associazione) nella scheda Modifica | Pannelli analitici gruppo Coordinamento.
- Se si torna alla finestra di dialogo Avvisi nella scheda Gestisci gruppo Interroga e si fa clic sul segno più accanto al messaggio di avviso relativo all'aggiornamento del modello per espandere l'elenco dei singoli avvisi, si noterà che nell'elenco è presente una voce con segno meno, ovvero il problema è stato risolto ed eliminato dall'elenco.
- Eseguire la stessa operazione per ciascuno degli elementi visualizzati nell'elenco dei messaggi di avviso.
