Propagazione dell'armatura

È possibile copiare e adattare armature di forma definita e a forma libera dall'host di origine agli host di destinazione. Le barre vengono adattate in base ai vincoli dell'armatura.

Video: Propagazione dell'armatura adattiva

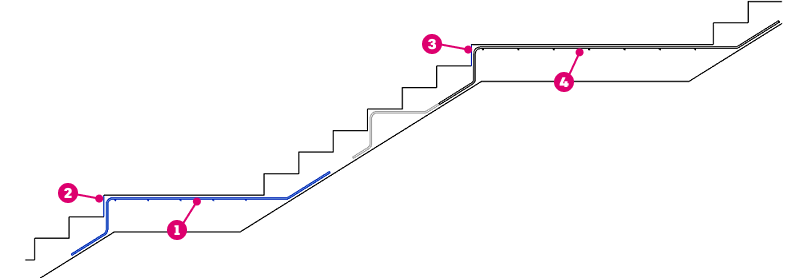

Se alcuni obiettivi di vincolo non corrispondono (ad esempio, le superfici degli host originali e di destinazione non sono parallele), tali vincoli non vengono applicati e alcuni segmenti di barra restano in posizione e non si adattano.

Le barre vengono allineate automaticamente in base all'host o manualmente in base alle superfici di origine e di destinazione. Non esiste alcuna connessione tra i gruppi di armature originali e quelli propagati.

Esistono due metodi per allineare l'armatura: per host o per superficie ed è possibile passare da un'armatura all'altra in qualsiasi momento durante la propagazione.

Allinea per host

1. Selezionare un host con armatura interna.
2. Nella scheda Modifica | <Categoria> gruppo Armatura, fare clic su (Propaga armatura).
3. Nella scheda Modifica | Propaga armatura gruppo Propaga armatura, fare clic su (Allinea per host).
   Nota: Seguire le istruzioni riportate sulla barra di stato e nelle descrizioni comandi del cursore. Per nascondere le istruzioni presenti nelle descrizioni comandi del cursore, nella scheda Modifica | Propaga armatura gruppo Mostra descrizione comando, fare clic su (Mostra descrizioni comandi della Guida).
4. Selezionare uno o più host di destinazione. L'armatura viene visualizzata come anteprima.
5. Fare clic su (Termina) per salvare o su (Annulla) per ignorare le modifiche e uscire dal comando Propaga armatura.

Nota: Gli host di destinazione devono provenire dalla stessa categoria dell'host originale. La categoria viene filtrata automaticamente quando si selezionano gli host di destinazione.

L'armatura nel pilastro originale viene allineata e adattata agli host di destinazione selezionati e mostrata come anteprima prima di fare clic su Termina:

Allinea per superficie

1. Selezionare uno o più gruppi di armature.
2. Nella scheda Modifica | <Categoria> gruppo Armatura, fare clic su (Propaga armatura).
3. Nella scheda Modifica | Propaga armatura gruppo Propaga armatura, fare clic su (Allinea per superficie).
   Nota: Seguire le istruzioni riportate sulla barra di stato e nelle descrizioni comandi del cursore. Per nascondere le istruzioni presenti nelle descrizioni comandi del cursore, nella scheda Modifica | Propaga armatura gruppo Mostra descrizione comando, fare clic su (Mostra descrizioni comandi della Guida).
4. Selezionare la superficie originale dall'host dell'armatura selezionata. L'armatura viene allineata rispetto a questa superficie.
5. Selezionare la superficie di destinazione. L'armatura viene mostrata come anteprima per le superfici selezionate.
6. Fare clic su (Termina) per salvare o su (Annulla) per ignorare le modifiche e uscire dal comando Propaga armatura.

Nota: È possibile selezionare più superfici di destinazione dallo stesso host o da host in calcestruzzo diversi, nella stessa categoria o in categorie diverse.

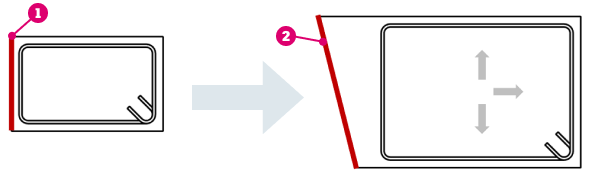

L'armatura selezionata viene propagata allineandola in base alla superficie di origine e alla superficie di destinazione selezionate. L'armatura viene visualizzata in anteprima e creata quando si preme Termina:

Suggerimento: Quando si utilizza il metodo Allinea per superficie, è possibile utilizzare BARRA SPAZIATRICE per ruotare o invertire le barre dopo aver selezionato la superfici di destinazione.

Propagazione dell'armatura a forma libera

È inoltre possibile propagare l'armatura a forma libera utilizzando gli stessi due metodi di allineamento. I vincoli dell'armatura a forma libera vengono associati come quelli dell'armatura di forma definita, sia per le superfici piane che per quelle complesse degli host strutturali.

Solo i vincoli all'host vengono considerati durante la propagazione dell'armatura.

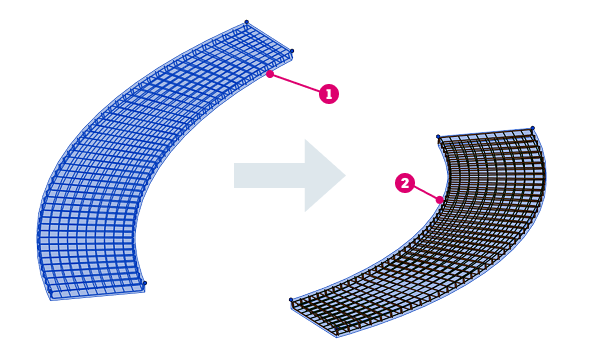

Propagazione dell'armatura a forma libera: selezionare l'host di origine e l'host di destinazione . L'armatura viene visualizzata in anteprima fino a quando non si fa clic su Termina.

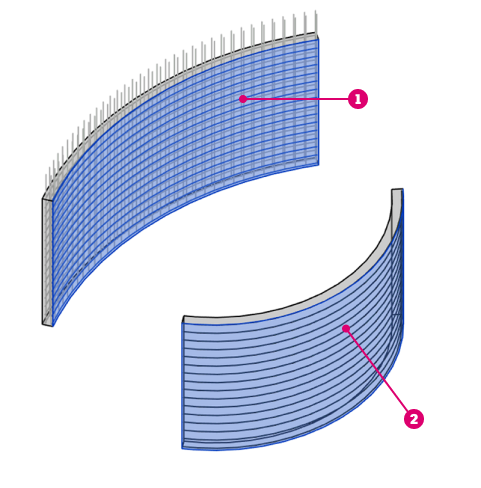

Propagazione dell'armatura a forma libera: selezionare la superficie di origine e la superficie di destinazione .
