È possibile dividere uno o più gruppi di armature nella posizione selezionata o nel riferimento della linea di intersezione.
È possibile scegliere di vincolare i gruppi risultanti, nonché dividere uno o tutti i gruppi in una catena di giunzioni.
- Modifica | Armatura strutturale
gruppo Giunzione
menu a discesa (Giunzione)
(Dividi gruppo di armature).
- Modifica | Unisci armatura gruppo Modalità (Dividi gruppo di armature).
O
Seleziona barra
Dividere un gruppo selezionando una barra.
- Selezionare uno o più gruppi di armature. Questi saranno i gruppi che possono essere divisi.
- In Modifica | Armatura strutturale gruppo Giunzione, fare clic sul menu a discesa (Giunzione) e selezionare (Dividi gruppo di armature). In alternativa, fare clic sul comando Giunzione, quindi passare alla modalità Dividi gruppo.
- In Modifica | Dividi gruppo, fare clic su
(Seleziona barra).

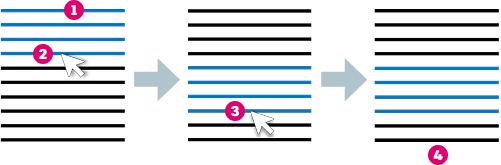

- Posizionare il cursore su una barra per visualizzare un'evidenziazione del gruppo risultante. Le barre vengono evidenziate dalla prima barra
del gruppo a quella su cui si posiziona il cursore. Fare clic sulla barra da dividere
.
- Continuare a selezionare le barre nei gruppi iniziali o nei gruppi risultanti da divisioni
.
- I gruppi divisi vengono mostrati come anteprima. Fare clic su
(Fine)
per accettare i gruppi divisi o su
(Annulla) per annullare la selezione e uscire dallo strumento Dividi gruppo di armature.

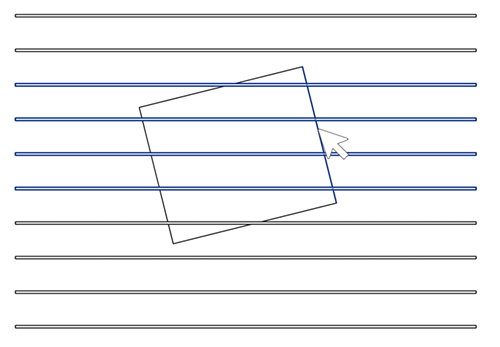

È inoltre possibile selezionare riferimenti di linea per dividere uno o più gruppi.
- Utilizzando la stessa modalità Seleziona barra, posizionare il cursore su un riferimento in linea retta per vedere un'evidenziazione dei gruppi divisi.
- Selezionare la linea da dividere. Un riferimento di linea può dividere un gruppo al massimo 2 volte.
- I gruppi divisi vengono mostrati come anteprima. Fare clic su (Fine) (4) per accettare i gruppi divisi o su (Annulla) per annullare la selezione e uscire dallo strumento Dividi gruppo di armature.
Vincola gruppi
È possibile vincolare automaticamente i gruppi risultanti dalla divisione attivando
(Vincola gruppi) in Modifica | Dividi gruppo gruppo Opzioni. Viene creato un vincolo tra il piano della barra e le estensioni al di fuori del piano dei gruppi, in modo che questi si spostino insieme dopo la divisione.
Ecco un esempio, con il gruppo diviso e modificando i vincoli, viene mostrato il vincolo bidirezionale tra il piano della barra del secondo gruppo e il punto di manipolazione fuori del piano del primo gruppo .
Dividi tutti i gruppi
Attivare il pulsante di commutazione
(Dividi tutti i gruppi) nel gruppo Opzioni di Modifica | Dividi gruppo, per dividere tutti i gruppi in una catena di giunzioni. Se questa opzione è disattivata, viene diviso solo un gruppo e vengono eliminate le connessioni delle giunzioni tra esso e i gruppi adiacenti nella catena.

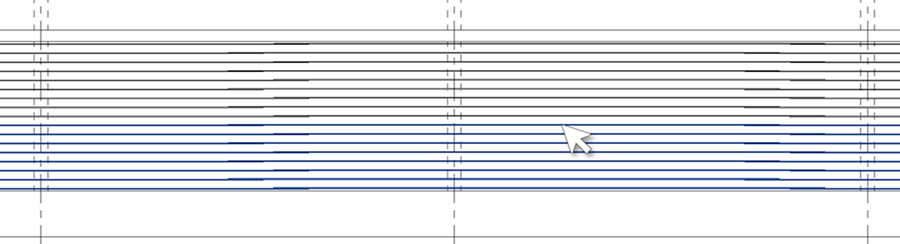

Ecco un esempio, in cui le barre in tutti i gruppi della catena di giunzioni vengono evidenziate quando si posiziona il cursore sulla barra in uno dei gruppi.
