Aggiunta di un simbolo di direzione orditura del pavimento

È possibile riapplicare un simbolo di direzione orditura del pavimento rimosso dal pavimento strutturale.

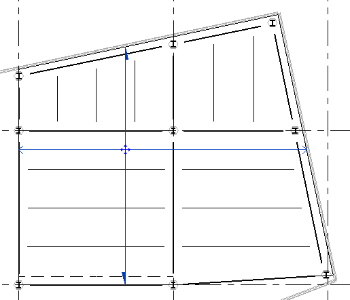

Quando si posiziona un pavimento strutturale, nella vista di pianta viene inserito anche un componente di direzione orditura. La direzione di orditura della soletta esterna è definita dalla direzione delle mezze frecce piene.

1. Fare clic sulla scheda Annotagruppo Simbolo (Direzione orditura).
2. (Facoltativo) Per posizionare automaticamente l'etichetta, fare clic sulla scheda Annotagruppo Simbolo (Direzione orditura) (Posizionamento automatico). Il primo clic sul pavimento o sul solaio posiziona automaticamente l'etichetta al centro dello stesso.
3. Per posizionare manualmente l'etichetta, disattivare Posizionamento automatico, fare clic una volta per selezionare il pavimento o il solaio, quindi fare nuovamente clic per posizionare l'etichetta.
4. Spostare il cursore nella posizione desiderata sul pavimento strutturale e fare clic per posizionare la direzione orditura.
