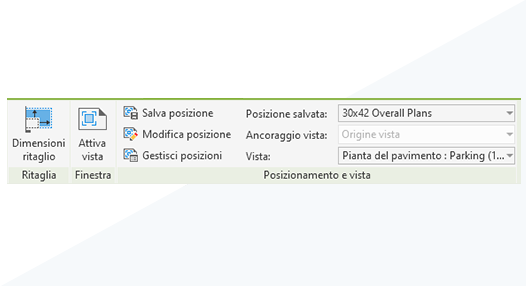

Utilizzare il gruppo Posizionamento e vista in Modifica | Finestre per salvare, rivedere e gestire le posizioni delle viste su una tavola.
Utilizzo delle posizioni delle viste salvate
Per allineare le viste tra le tavole, utilizzare le opzioni Ancoraggio vista:
- Origine vista (default): per bloccare e mantenere le posizioni della vista sulle tavole rispetto all'origine della vista. Questo metodo è utile quando si desidera allineare le viste con orientamento in pianta tra le tavole.
- Opzioni Centro/In alto a sinistra/In alto a destra/In basso a destra/In basso a sinistra: per bloccare e mantenere le posizioni della vista sulle tavole rispetto all'ancoraggio della vista specificato. Questo metodo è utile quando si desidera posizionare sempre le viste in una posizione specifica sulla tavola, ad esempio vicino all'angolo di un cartiglio.
Posizionamento vista su tavola è utile nei casi in cui si dispone di numerose viste con orientamento in pianta simili e si desidera che si allineino e rimangano coordinate tra le tavole. Oppure si dispone di layout tipici, come le sezioni dei muri di un edificio, che si desidera posizionare allo stesso offset per più tavole.
La funzionalità esistente dello scambio di vista su tavola è stata integrata in questi workflow come indicato di seguito:- Il parametro Posizionamento finestra preesistente è stato unito al nuovo parametro Ancoraggio vista.
- Ancoraggio vista = Origine vista è l'impostazione di default per tutte le viste.
- Le viste in cui la regione di taglio è supportata e attivata possono utilizzare Ancoraggio vista = Centro, nonché le stesse nuove opzioni aggiuntive di ancoraggio In alto a sinistra/In alto a destra/In basso a destra/In basso a sinistra.
È stato aggiunto un nuovo comando di supporto, Reimposta posizioni cartiglio, nel menu di scelta rapida di Tavole nel Browser di progetto, per riportare all'origine di default le istanze di cartiglio posizionate presenti sulle tavole. Questo comando è disponibile quando sono selezionate più istanze di cartiglio o più tavole dal Browser di progetto.
Questa funzionalità è stata suggerita dai clienti nel forum Ideas (in Align Views on Separate Sheets e More control over view placement on sheets) ed è descritta nel piano d'azione del prodotto.
Per ulteriori informazioni, vedere Posizionamento vista su tavola e posizionamento automatico.
