Modellazione dell'acciaio da punto a punto

Utilizzare l'opzione di accorciamento automatico in Impostazioni strutturali per creare la geometria dell'elemento in acciaio a partire dall'esatto punto di clic iniziale e finale.

Come selezionare questa opzione

• Scheda Strutturagruppo Struttura

Informazioni sull'accorciamento automatico di elementi in acciaio durante l'unione automatica

È possibile attivare/disattivare il comportamento dell'accorciamento automatico degli elementi in acciaio strutturale per i nuovi modelli o, retroattivamente, per i modelli correnti attraverso i seguenti passaggi:

oppure

1. Selezionare la casella Disattiva accorciamento automatico di elementi in acciaio durante l'unione automatica.
   Nota: Se viene visualizzata una finestra di dialogo di avviso, fare clic su OK.
2. Fare clic su OK per salvare le modifiche e chiudere la finestra di dialogo Impostazioni strutturali.

Gli elementi in acciaio del disegno verranno aggiornati con la geometria da punto a punto per gli elementi di progetto esistenti e per gli elementi appena creati.

Opzione	Esempio

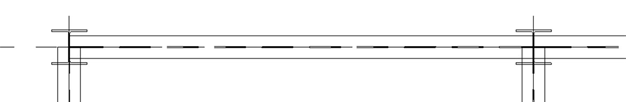

Travi in acciaio con accorciamento automatico attivato

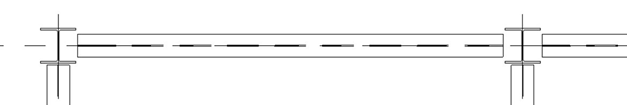

Travi in acciaio con accorciamento automatico disattivato

Nota:

• Nel gruppo Proprietà, sono cambiati i seguenti gruppi di valori:
  • Non è consentito modificare Estensione iniziale.
  • L'opzione Taglio del giunto iniziale è rimossa dall'elenco.
  • Il peso viene ricalcolato in modo che corrisponda alla lunghezza.
  • Lunghezza sistema e Lunghezza di taglio sono ora uguali.
  • Gli elementi possono essere ulteriormente modificati utilizzando modificatori in acciaio o altre funzionalità di Revit come vuoti e così via.
• Sulla barra multifunzione, quando si seleziona una trave, la funzionalità Modifica riferimento non è più disponibile.
• I pilastri e i pilastri obliqui non sono interessati dall'opzione Da punto a punto; la geometria verrà comunque accorciata come previsto a seconda del contesto.

Workflow da punto a punto per pilastri obliqui

Quando si aggiunge un pilastro obliquo utilizzando il workflow da punto a punto, la geometria del pilastro ora si estende fino al punto finale della lunghezza del sistema.

Se si disattiva l'opzione Da punto a punto, il pilastro obliquo passerà ad uno stato secondario. In questo stato, il pilastro si allinea con la parte inferiore della trave intersecante e si associa alla linea di intersezione più piccola.

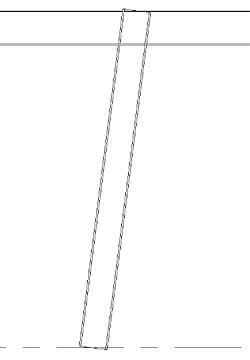

Rappresentazione di un pilastro obliquo creata con l'opzione Da punto a punto attivata. Allineamento geometria superiore: Linea di ubicazione. Giustificazione associazione nella parte superiore: Interseca mezzeria pilastro.

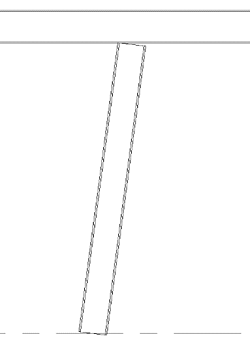

Rappresentazione di pilastri obliqui creata con l'opzione Da punto a punto disattivata. Allineamento geometria superiore: Linea di ubicazione. Giustificazione associazione nella parte superiore: Intersezione massima.
