Finestra di dialogo Proprietà sezione longitudinale

Questa finestra di dialogo consente di:

• modificare il modo in cui una sezione longitudinale viene visualizzata nella finestra Sezione longitudinale
• modificare gli attributi, inclusi colori e font

È possibile aprire la finestra di dialogo in uno dei seguenti modi:

• selezionando Sezione longitudinale Proprietà (la finestra Sezione longitudinale deve essere già aperta e selezionata)
• facendo clic con il pulsante destro del mouse sulla finestra Sezione longitudinale e selezionando Proprietà

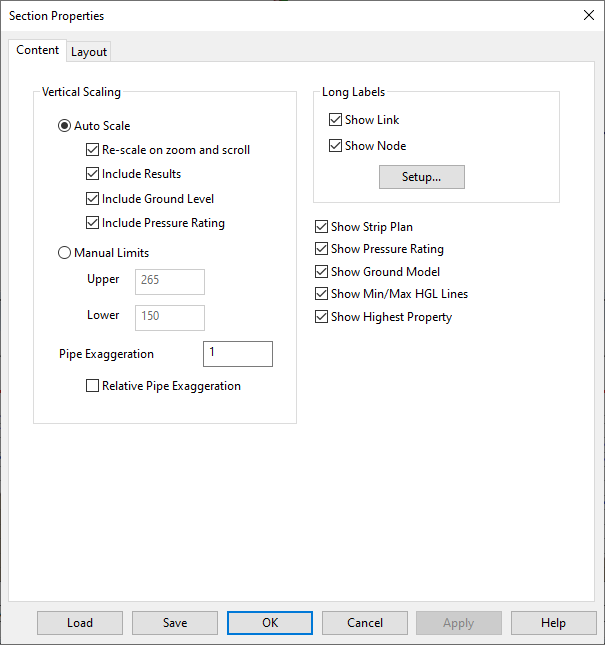

Scheda Contenuto

Questa scheda consente di modificare il modo in cui una sezione longitudinale viene visualizzata nella finestra Sezione longitudinale.

Elemento	Descrizione
Messa in scala verticale	È possibile impostare manualmente i limiti di scala altimetrica per la vista Sezione longitudinale oppure consentire a InfoWorks WS Pro di gestire la messa in scala della vista stessa. È possibile impostare le opzioni da utilizzare con la messa in scala automatica. Scala automatica Selezionare questa opzione per abilitare la messa in scala automatica, quindi selezionare una o più delle seguenti opzioni: Ridimensiona durante lo zoom e lo scorrimento: consente di regolare le scale per visualizzare i dati attualmente visibili con la scala massima possibile. Includi risultati: consente di regolare la scala dell'asse Y per includere la visualizzazione dei risultati della simulazione. Includi livello terreno: consente di regolare la scala dell'asse Y per includere la visualizzazione del livello del terreno. Includi pressione max presunta: consente di regolare la scala dell'asse Y per includere la visualizzazione dell'inviluppo della pressione massima presunta, con il livello di base della quota altimetrica della condotta e l'altezza uguali alla pressione massima presunta specificata per la condotta. Limiti manuali Selezionare questa opzione se si desidera impostare i propri limiti di altezza per i dati visualizzati nella vista. Nelle caselle Superiore e Inferiore, immettere l'altezza al di sopra del datum per la parte superiore e inferiore della visualizzazione. Amplificazione condotta Il valore di default è 1. I valori validi sono compresi tra 0.01 e 100. Regola la scala delle condotte nella sezione longitudinale rispetto alle altre dimensioni visualizzate. Aumentando il valore al di sopra di 1, le condotte diventano più evidenti. Amplificazione relativa condotta Se questa opzione è selezionata, il grado di amplificazione della condotta cambia a seconda del livello di zoom.
Etichette lunghe	Mostra collegamento Mostra le etichette dei collegamenti nella parte inferiore della finestra Sezione longitudinale. Mostra nodo Mostra le etichette dei nodi nella parte inferiore della finestra Sezione longitudinale. Configurazione Visualizza la finestra di dialogo Impostazioni campo etichetta di rete, che è possibile utilizzare per modificare i dati visualizzati sulle etichette.
Mostra piano di striscia	Mostra il piano semplice, che corre lungo la parte superiore della visualizzazione. Il piano di striscia identifica la posizione relativa dei nodi lungo la sezione.
Mostra pressione max presunta	Mostra la pressione massima presunta delle condotte. Con la casella selezionata, la pressione massima presunta verrà visualizzata come una singola linea rossa.
Mostra modello terreno	Mostra la linea che rappresenta le altezze del modello di terreno attualmente caricato.
Mostra linee HGL min/max	Mostra le linee di pendenza idraulica minima/massima (ad esempio, il carico minimo e massimo durante la simulazione). Si tratta di due linee che mostrano la pressione/il carico minimo e massimo.
Mostra proprietà più alta	Mostra la linea che rappresenta la proprietà più alta.

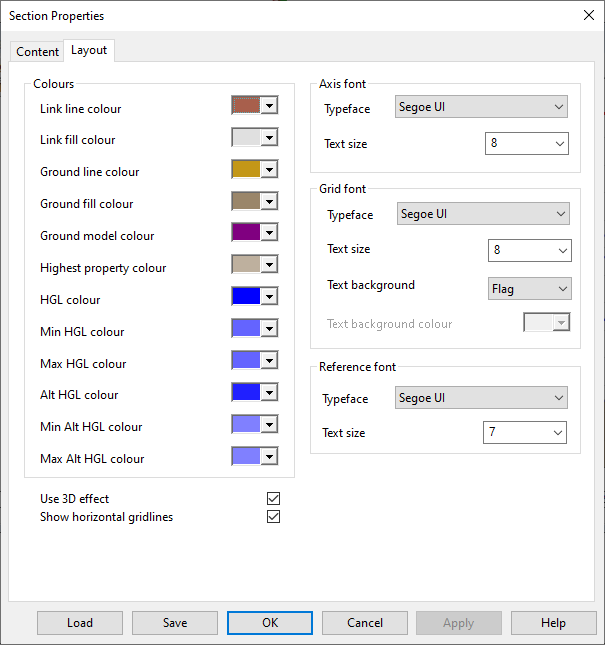

Scheda Layout

La scheda Layout consente di modificare gli attributi, inclusi colori e font.

Opzione	Descrizione
Colori	Colore linea di collegamento: colori delle linee che visualizzano i collegamenti Colore riempimento collegamento: colore di riempimento del collegamento Colore linea terreno: colore della linea che visualizza il livello terreno determinato dai valori del livello terreno del nodo connesso Colore riempimento terreno: colore del riempimento sotto la linea terreno Colore modello terreno: colore della linea che visualizza il livello terreno determinato dal modello terreno attualmente caricato Colore proprietà più alto: colore della linea di proprietà più alta (se visualizzata) Colore HGL: colore HGL del risultato di base Colore HGL minimo: colore HGL minimo del risultato di base Colore HGL massimo: colore HGL massimo del risultato di base Colore alt HGL: colore HGL del risultato alternativo Colore alt HGL min: colore HGL minimo del risultato alternativo Colore alt HGL max: colore HGL massimo del risultato alternativo
Usa effetto 3D	Applica un effetto visivo 3D alle condotte.
Mostra linee di griglia orizzontali	Visualizza linee orizzontali tratteggiate per ogni contrassegno.
Font asse	Questa sezione consente di personalizzare il font delle etichette degli assi nella finestra Sezione longitudinale. Gli attributi modificabili sono: Tipo di carattere Dimensione testo
Font griglia	Questa sezione consente di personalizzare il font delle etichette griglia nella finestra Sezione longitudinale. Le etichette griglia vengono visualizzate nella parte inferiore della finestra. Per default, le etichette visualizzano gli ID degli oggetti contenuti nella sezione longitudinale. Per informazioni su come modificare i dati visualizzati sulle etichette, vedere la scheda Contenuto. Gli attributi modificabili sono: Tipo di carattere Dimensione testo L'attributo Sfondo testo può essere impostato su: Nessuno: nessuno sfondo applicato Flag: ogni dato della griglia avrà uno sfondo corrispondente al flag dell'oggetto Utente: consente di abilitare la tavolozza Colore sfondo testo per scegliere un colore. In questo caso, l'intera griglia avrà come sfondo il colore selezionato. Colore sfondo testo: abilitato solo se Sfondo testo è impostato su Utente
Font di riferimento	Questa sezione consente la personalizzazione delle etichette automatiche visualizzate nella finestra Sezione longitudinale. Gli attributi modificabili sono: Tipo di carattere Dimensione testo Le etichette automatiche sono in genere visualizzate sotto forma di testo verticale che indica gli ID dei nodi.

Pulsanti della finestra di dialogo

Pulsante	Descrizione
Carica	Visualizza la finestra di dialogo Carica proprietà editor di rete, utilizzata per caricare un gruppo di impostazioni, salvato in precedenza, della finestra Sezione.
Salva	Visualizza la finestra di dialogo Opzioni di salvataggio in Proprietà modifica rete utilizzata per salvare le impostazioni della finestra Sezione corrente.
OK	Chiude la finestra di dialogo e applica le modifiche alla finestra Sezione longitudinale.
Annulla	Chiude la finestra di dialogo e non applica eventuali modifiche alla finestra Sezione longitudinale.
Applica	Applica le modifiche alla finestra Sezione longitudinale senza chiudere la finestra di dialogo.
