Nuovo nome - Finestra di dialogo Gruppo di modelli

Finestra di dialogo Nuovo nome

La finestra di dialogo Nuovo nome viene utilizzata durante la creazione di un gruppo o di un elemento del database.

La finestra di dialogo viene in genere aperta facendo clic con il pulsante destro del mouse sul database o sul nome di un gruppo di modelli nella finestra Gruppo di modelli o nella finestra Esplora risorse, quindi scegliendo Nuovo e selezionando uno degli elementi elencati.

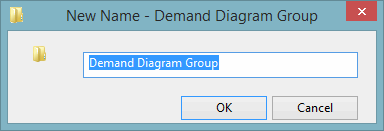

Aspetto tipico:

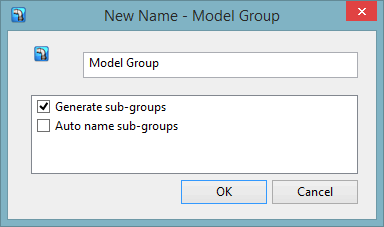

Esempio con opzioni:

Elemento	Descrizione
Casella Nome	Questo è il nome suggerito per il nuovo gruppo o elemento del database. Se lo si desidera, è possibile modificarlo in questa casella.
Opzioni	Per alcuni elementi sono disponibili delle opzioni. Gruppi di modelli Genera sottogruppi Se selezionata, questa opzione genera il gruppo di sottogruppi di default all'interno di un gruppo del modelli. Denominazione automatica dei sottogruppi Questa opzione viene visualizzata solo se la casella Genera sottogruppi è selezionata. Se l'opzione è selezionata, vengono automaticamente assegnati i nomi ai sottogruppi di default. Se questa casella non è selezionata, verrà richiesto di assegnare un nome a ciascun sottogruppo prima che venga creato. Reti Usa template di rete Selezionare questa opzione se si desidera che una nuova rete erediti alcuni valori di default da un template di rete. Per poter utilizzare questa funzionalità, è necessario aver specificato un database e una rete del template nella scheda Template di rete della finestra di dialogo Opzioni. Gruppi di tematismi Caricamento di tematismi di Factory Se selezionata, questa opzione consente di caricare due gruppi di tematismi predefiniti: i tematismi di Factory (sovrascrittura) possono essere trascinati e rilasciati singolarmente in una rete per ottenere una rappresentazione tematica generale i tematismi di Factory (aggiunta) possono essere trascinati e rilasciati singolarmente in una rete per ottenere una copertura tematica parziale, creando una rappresentazione tematica con ogni aggiunta Tematismi di Factory (sovrascrittura) Riepilogo operativo Default Avvertimenti Tematismi di Factory (aggiunta) Diametri condotta Pressione nodo Direzione portata Curva di livello pressione Punti dati live Serbatoio pieno Operazioni pompa Funzionamento delle valvole Cartelle Query memorizzate Carica query di Factory Se selezionata, questa opzione carica dieci gruppi di query predefinite memorizzate. I titoli delle query memorizzate ne mostrano lo scopo. Piezometriche Verifiche piezometriche combinate: controllo generale delle proprietà del carico fisso, inclusi ID nodo, codice area, assegnazione quota altimetrica, connessione dati live e note Idranti Tutti gli idranti presentano una quota altimetrica: verifica la quota altimetrica di tutti gli idranti e crea una griglia degli idranti per i quali la quota altimetrica non è stata impostata Sono stati applicati diametri adeguati: verifica il diametro e il diametro della valvola di tutti gli idranti e crea una griglia degli idranti il cui diametro e il diametro della valvola è diverso da 80 mm I codici ID sono stati impostati: verifica i codici ID di tutti gli idranti e crea una griglia degli idranti per i quali non sono stati impostati i codici ID I codici ID sono stati impostati: verifica il tipo di curva della valvola di tutti gli idranti e crea una griglia degli idranti per i quali il tipo di curva della valvola non è stato impostato su GATE Controllo perdita idrante: controlla la presenza di perdite di dispersione di tutti gli idranti e crea una griglia degli idranti per i quali sono state rilevate delle perdite Misuratore Controllo codice area misuratore: verifica il codice area di tutti i misuratori rispetto al codice area del nodo a monte/a valle e crea una griglia dei misuratori per i quali questi valori sono null o diversi Controllo codice area misuratore (confronto nodi): verifica la presenza di codice area nodo a monte/a valle in tutti i misuratori e crea una griglia dei misuratori per i quali questi valori sono null o diversi Controllo codice area misuratore (confronto condotte): verifica i codici area delle condotte a monte/a valle in tutti i misuratori e crea una griglia dei misuratori per i quali questi valori sono null o diversi Controllo codice ID misuratore: verifica il codice ID di tutti i misuratori e crea una griglia dei misuratori per i quali il codice ID non è stato impostato Controllo diametro misuratore: verifica tutti i misuratori rispetto al diametro della condotta e crea una griglia dei misuratori per i quali la differenza è maggiore di 50 mm Controllo valore K misuratore: verifica il valore K del misuratore (condotta) in base al materiale di costruzione assegnato e genera un avvertimento per le anomalie Controllo perdita misuratore: crea una griglia di misuratori con perdite locali Nodo Tutti i nodi presentano una quota altimetrica: verifica la quota altimetrica di tutti i nodi e crea una griglia dei nodi per i quali la quota altimetrica non è stata impostata Nodi con > 50 proprietà (prima impostare le connessioni totali): verifica il numero di connessioni totali in tutti i nodi e crea una griglia dei nodi per i quali il valore è maggiore di 50 unità Controllo perdita nodo: verifica la presenza di perdite di dispersone in tutti i nodi e crea una griglia dei nodi per i quali sono state rilevate delle perdite Condotta Gli attriti sono tutti impostati su Colebrook-White: verifica che il tipo di attrito sia uguale a Colebrook-White e crea una griglia di condotte per le quali il tipo di attrito è diverso da questo (può essere modificato per un altro tipo) Controllo di condotte chiuse: verifica i controlli delle condotte nelle condotte chiuse e crea una griglia delle condotte chiuse. Per il corretto funzionamento della verifica, il controllo deve essere aperto I materiali corrispondono all'elenco specificato: verifica se il materiale della condotta corrisponde ad uno dei materiali nell'elenco e crea una griglia di condotte che non sono di un materiale non incluso nell'elenco I valori k di default pertinenti corrispondono alle cifre fornite: verifica la scabrezza della condotta CW rispetto agli intervalli precedenti e crea una griglia dettagliata di condotte per le quali la scabrezza non rientra nell'intervallo I codici ID sono stati impostati: verifica i codici ID di tutte le condotte e crea una griglia di condotte per le quali il codice ID non è stato impostato La lunghezza è contrassegnata con #D: verifica la presenza di condotte per le quali la lunghezza non è stata impostata in base alla lunghezza disegnata e crea una griglia di tali condotte includendo il flag Controllo perdite locali condotta: crea una griglia di condotte per le quali il coefficiente di perdita locale è stato impostato I diametri interni rilevanti sono stati utilizzati per le condotte PE: controlla le condotte basate su PE e crea una griglia di condotte per le quali il diametro interno non corrisponde agli standard SDR11 o SDR17 Pompa Controllo codice ID pompa: verifica il codice ID di tutte le pompe e crea una griglia delle pompe per le quali il codice ID non è stato impostato Controlli pompa combinati: crea una griglia per tutte le pompe con codice area, codice ID, controllo delle perdite locali, valore k appropriato in base al materiale di costruzione della condotta, alle verifiche di controllo e ad eventuali regole di controllo UPC Serbatoio Tutti gli SR presentano un FLV sull'ingresso: verifica tutti i serbatoi per verificare la presenza di FLV a monte e crea una griglia dei serbatoi in cui non è presente alcun FLV a monte Controlli serb. combinati: crea una griglia per tutti i serbatoi con ID nodo, quota altimetrica, codice area, livello superiore e inferiore, volume e controlli su profondità e livello operativo minimo Controllo perdita serb.: verifica la presenza di perdite in tutti i serbatoi e crea una griglia dei serbatoi per i quali sono state rilevate delle perdite Risultato Durata CP p < 15: crea una griglia di risultati di riepilogo dei punti cliente, inclusa la durata al di sotto della pressione di 15 m, in cui la pressione massima è inferiore a 20 metri CP < 20 m: crea una griglia di risultati di riepilogo dei punti cliente in cui la pressione massima è inferiore a 20 metri Riepilogo CP: crea una griglia di risultati di riepilogo dei punti cliente Riepilogo nodo p: elenca il numero di nodi all'interno di determinati intervalli di pressione per il timestep corrente Tempo nodo p min: crea una griglia della pressione minima e dell'ora del risultato di tale pressione minima per ogni nodo Nodo di trasferimento Tutti i nodi di trasferimento presentano una quota altimetrica: verifica la quota altimetrica di tutti i nodi e crea una griglia dei nodi di trasferimento per i quali la quota altimetrica non è stata impostata Sono stati utilizzati fattori di portata appropriati: verifica il fattore di portata di tutti i nodi di trasferimento e crea una griglia dei nodi di trasferimento per i quali tale valore è diverso da 1 o -1 I codici ID sono stati impostati: verifica i codici ID di tutti i nodi di trasferimento e crea una griglia di nodi di trasferimento per i quali il codice ID non è stato impostato Valvola Controllo condotta/valvole chiuse: crea una griglia di condotte e valvole chiuse che non sono THV all'interno della rete Controllo valore K: verifica il valore K per la valvola (condotta) in base al materiale di costruzione assegnato e crea una griglia avvertimenti di anomalie Controllo perdita locale: crea una griglia di valvole con perdite locali con valore diverso da NULL Controllo UPC locale: crea una griglia di valvole con uno script UPC locale e indica se sono abilitate/disabilitate Controllo di registrazione/controllo PRV: genera una griglia di riepilogo per tutte le valvole di controllo (PRV, PSV e FRV); verifica se le impostazioni sono valide e indica il nodo di controllo Controllo dello stato THV: crea una griglia di valvole THV con % di aperture e flag associato Verifica del controllo del tempo: crea una griglia di valvole in cui i dati di controllo sono definiti in relazione ad una data/ora specifica Controllo codice ID valvola: verifica i codici ID di tutte le valvole e crea una griglia delle valvole per le quali il codice ID non è stato impostato Verifica della curva della valvola: verifica la modalità di controllo e il tipo di costruzione di tutte le valvole e crea una griglia delle valvole che utilizzando curve non convenzionali
