Finestra di dialogo Parametri rapporto di simulazione

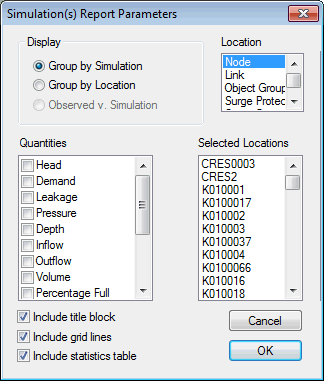

Questa finestra di dialogo consente di scegliere i parametri visualizzati nel rapporto del grafico. Il rapporto verrà visualizzato nella vista Grafico.

Per aprire la finestra di dialogo, selezionare Risultati | Rapporti grafico | Rapporto Simulazione/i, quindi fare clic su Produci grafici nella finestra di dialogo Simulazioni.

Suggerimento: Per ulteriori informazioni, vedere Visualizzazione dei rapporti del grafico di simulazione.

Elemento	Descrizione
Visualizza	Questo riquadro consente di definire l'ordine in cui vengono visualizzati i dettagli. Raggruppa per Simulazione Questa opzione sarà disponibile se è stato inserito un elenco di selezione nella finestra di dialogo Simulazione/i. Ogni simulazione viene mostrata su una pagina diversa. In ogni pagina è presente un grafico disegnato per ogni parametro scelto dall'elenco delle quantità. Esiste una traccia su ogni grafico per ogni oggetto di rete elencato nell'elenco delle posizioni selezionate. Nota: In InfoWorks WS Pro è possibile inserire un massimo di dieci tracce su un grafico. Se sono presenti più di dieci oggetti selezionati, in InfoWorks WS Pro verrà visualizzato un messaggio di errore e verranno visualizzati i grafici per i primi dieci oggetti nell'elenco Posizioni selezionate. Raggruppa per posizione Questa opzione sarà disponibile se è stato inserito un elenco di selezione nella finestra di dialogo Simulazione/i. Ogni posizione (oggetto di rete) elencata nell'elenco di posizioni selezionate viene visualizzata in una pagina diversa. In ogni pagina è presente un grafico disegnato per ogni parametro scelto dall'elenco delle quantità. Esiste una traccia su ogni grafico per ogni simulazione elencata nella finestra di dialogo Simulazione/i. Nota: In InfoWorks WS Pro è possibile inserire un massimo di dieci tracce su un grafico. Se sono presenti più di dieci simulazioni, verranno visualizzate solo le tracce delle prime dieci. Osservato v. Simulazione Questa opzione sarà disponibile se nella finestra di dialogo Simulazione/i è stata inserita una configurazione dati live. Ogni posizione (oggetto di rete) collegata ai dati live viene visualizzata in una pagina diversa. Se è stato inserito un elenco di selezione anche nella finestra di dialogo Simulazione/i, vengono visualizzate solo le posizioni selezionate. In ogni pagina è presente un grafico disegnato per ogni parametro scelto dall'elenco delle quantità. Esiste una traccia su ogni grafico per ogni simulazione elencata nella finestra di dialogo Simulazione/i e per i dati live associati alla simulazione.
Quantità	Selezionare le quantità che si desidera rappresentare nel grafico. Vengono elencate solo le quantità valide.
Posizione	È possibile scegliere tutti i nodi o tutti i collegamenti nella selezione, ma non entrambi.
Posizioni selezionate	Questo è un elenco di sola lettura delle posizioni selezionate. Nota: Nello strumento grafico è possibile visualizzare solo dieci tracce diverse per grafico. Se sono stati selezionati più di dieci oggetti di rete, verrà visualizzato un avviso e in InfoWorks WS Pro saranno mostrati solo i dati relativi ai primi dieci oggetti dell'elenco.
Includi cartiglio	Consente di includere l'elemento indicato nel rapporto del grafico.
Includi linee della griglia
Includi tabella delle statistiche
OK	Consente di generare il rapporto del grafico. Se si verificano problemi con la richiesta di grafico, la finestra di dialogo verrà estesa e verranno elencati gli errori. Ad esempio, quando si visualizzano i dati osservati rispetto a quelli di simulazione, il modello può contenere puntatori a dati osservati che non esistono nei dati live. Sarà possibile scegliere se continuare o uscire.
