Campi dati dei risultati dei nodi

Tutti i campi dei risultati vengono visualizzati nella griglia risultati se aperta durante la riproduzione di una simulazione e in una speciale pagina dei risultati posta all'inizio dei Fogli proprietà visualizzati durante la riproduzione di una simulazione.

I risultati variabili nel tempo vengono mostrati con il nome del campo in un colore alternativo nella griglia e nei fogli delle proprietà. Per i risultati che non variano nel tempo, il nome del campo avrà il tipico colore nero.

Nella tabella seguente vengono visualizzati i risultati dei nodi applicabili indipendentemente dal tipo di simulazione in corso. Per ulteriori informazioni sui risultati aggiuntivi disponibili per particolari tipi di simulazioni, fare riferimento ai seguenti collegamenti:

• Risultati dei nodi in termini di qualità dell'acqua
• Risultati dei nodi in termini di parametri antincendio
• Risultati dei nodi in InfoWorks TS (Transient System)

Nota: Utilizzare la barra di scorrimento nella parte inferiore della tabella per visualizzarne l'intero contenuto.

Campi dati dei risultati dei nodi

Tabella di database: __IWR_Node

Nome del campo	Testo descrittivo	Unità	Campo di database
Domanda	Nodo Descrizione Nodi di base Domanda totale sul nodo. Calcolata come somma di: le domande definite nella pagina Domanda Nodi; la domanda eccezionale definita nella pagina Profilo portata eccezionale; la portata dovuta all'azionamento dell'idrante definita nella pagina Profilo portata idrante. Se è presente una portata eccezionale e/o una portata dovuta all'azionamento dell'idrante e la casella di controllo Mantieni domanda locale nella pagina Controllo nodo non è selezionata, le domande specificate nella pagina Domanda Nodi non verranno applicate. Se viene applicata una domanda transitoria durante una simulazione di Transient System, non verranno applicate altre domande. Nodi di deposito Domanda totale sul nodo. Calcolata come somma di: le domande definite nella pagina Domanda Nodi; la portata eccezionale definita nella pagina Profilo portata eccezionale. Nodi di trasferimento Domanda totale sul nodo. Calcolata come somma di: le domande definite nella pagina Domanda Nodi; la portata del nodo di trasferimento definito nella pagina Controllo portata nodo di trasferimento. Nodo idrante Domanda totale sul nodo. Calcolata come somma di: le domande definite nella pagina Domanda Nodi; la portata eccezionale definita nella pagina Profilo portata eccezionale; la portata dovuta all'azionamento dell'idrante definita nella pagina Profilo portata idrante. (Se l'idrante è in funzione e la casella di controllo Mantieni domanda locale nella pagina Controllo nodo non è selezionata, le domande definite nella pagina Domanda Nodi non verranno applicate)	WN_DQ	DEMAND
Carico	Carico in corrispondenza del nodo al timestep t	HEAD	HEAD
Carico massimo	Carico massimo in corrispondenza del nodo al timestep t	HEAD	MAXHEAD
Carico min.	Carico minimo in corrispondenza del nodo al timestep t	HEAD	MINHEAD
Perdita	Perdita totale sul nodo al timestep corrente. Calcolata sommando le perdite correlate alla pressione alla perdita costante definita nella pagina Domanda Nodi (Non visualizzato per le simulazioni transitorie)	WN_DQ	LEAKAGE
Pressione Media	Media ponderata nel tempo dei risultati della pressione dei nodi	WN_P	PNAVG
Massima pressione	Pressione massima registrata in corrispondenza del nodo durante la simulazione	WN_P	PNMAX
Pressione minima	Pressione minima registrata in corrispondenza del nodo durante la simulazione	WN_P	PNMIN
prevista	Pressione in corrispondenza del nodo al timestep t	WN_P	PRESSIONE
Stato	Il valore di Stato in ogni timestep può essere uno dei seguenti: Valore del database Descrizione Testo descrittivo -1 temp isolated Il nodo viene isolato nel timestep corrente 0 - 1 isolated Il nodo viene isolato dalla rete per la durata della simulazione		STATUS
Tipo	Il valore di Tipo identifica il tipo di nodo e può essere uno dei seguenti: 1 Nodo 2 Serbatoio 3 Piezometriche 4 Nodo di trasferimento 5 Idranti 6 Pozzo		TYPE
Consumo totale	Consumo totale in corrispondenza del nodo durante il periodo di simulazione. Calcolato come segue: Domanda totale - (Portata eccezionale + Portata Idrante) Il consumo totale per i nodi di trasferimento sarà pari a zero. (Non visualizzato per le simulazioni transitorie)	WN_DVO	TOTCONS
Domanda totale	Domanda totale applicata in corrispondenza del nodo durante il periodo di simulazione. (Non visualizzato per le simulazioni transitorie)	WN_DVO	TOTDEMND
Perdita totale	Perdita totale applicata al nodo durante il periodo di simulazione. Calcolata sommando le perdite correlate alla pressione e la perdita costante definita nella pagina Domanda Nodi (Non visualizzato per le simulazioni transitorie)	WN_DVO	TOTLEAK
Carico (entrata - uscita)	Immissione netta nel serbatoio (Immissione meno Portata uscita) Solo serbatoio	WN_Q	_Load
Deficit	Il serbatoio potrebbe svuotarsi quando la portata uscita supera le immissioni. InfoWorks consente di continuare il calcolo partendo dal presupposto che il carico del serbatoio rimanga al livello inferiore dello stesso. Il deficit è la quantità di acqua necessaria per mantenere il carico a tale livello. Solo serbatoio	WN_VO	DEFICIT
Altezza	Distanza verticale dal livello inferiore del serbatoio al livello dell'acqua Solo serbatoio	Y	PROFONDITÀ
Immissione	Portata entrante nel serbatoio Solo serbatoio	WN_Q	INFLOW
Sfioro	Quantità totale di acqua persa nel sistema attraverso lo sfioratore del serbatoio Solo serbatoio	WN_VO	SPILL
Livello superiore	Livello superiore dell'acqua come specificato nella pagina Parametri serbatoio del foglio proprietà Serbatoio. Solo serbatoio	Z	TOPLEVEL
Volume Pieno	Volume pieno del serbatoio (specificato nella griglia Profondità/volume nella pagina Parametri serbatoio del foglio proprietà) Serbatoio. Solo serbatoio.	WN_VO	VOLFULL
Volume	Volume di acqua nel serbatoio Solo serbatoio	WN_VO	VOLUME
Max altezza	Altezza massima dell'acqua nel serbatoio durante una simulazione. Solo serbatoio.	Y	MAXDEPTH
Portata Uscita	Portata in uscita dal serbatoio Solo serbatoio	WN_Q	OUTFLOW
Percentuale riempimento	Volume d'acqua nel serbatoio espresso in percentuale della capacità disponibile. (Volume d'acqua sopra il livello operativo minimo del serbatoio specificato nella pagina Parametri serbatoio del foglio proprietà Serbatoio). Solo serbatoio		PCFULL
Portata Idrante	Portata derivante dalla percentuale di apertura della valvola idrante Solo idrante	WN_Q	FLOW
Apertura	Percentuale di apertura della valvola idrante Solo idrante	WN_OPEN	APERTURA
Domanda nominale totale	Applicabile solo a simulazioni di Domanda relativa alla pressione. Domanda totale applicata in corrispondenza del nodo nel corso di una simulazione quando questa non riguarda una Domanda relativa alla pressione. Vale a dire, domanda presso il nodo prima di applicare curve di domanda correlate alla pressione.	WN_DVO	TOTNDEMD
Domanda nominale	Applicabile solo a simulazioni di Domanda relativa alla pressione. Domanda al nodo calcolata prima di applicare curve di Domanda relativa alla pressione.	WN_DQ	NOMDEMND
Efficienza Domanda (%)	Applicabile solo a simulazioni di Domanda relativa alla pressione. Rapporto tra Domanda totale e Domanda nominale totale espresso in percentuale.		DEMNDEFF
Perdita di energia	Applicabile solo durante l'esecuzione dell'analisi della sostenibilità. Tasso giornaliero di perdita di energia in corrispondenza degli allacci dei clienti.	WN_EN_DY	SUSELOSS
Perdita energia totale	Applicabile solo durante l'esecuzione dell'analisi della sostenibilità. Perdita di energia giornaliera totale presso gli allacci dei clienti.	WN_EN_DY	SUSTELSS
Perdita di CO2 equivalente	Applicabile solo durante l'esecuzione dell'analisi della sostenibilità. Tasso giornaliero di perdita di energia presso gli allacci dei clienti, espresso in CO2 equivalente.	WN_GHG_DYMASS	SUSCELSS
Perdita CO2 equivalente	Applicabile solo durante l'esecuzione dell'analisi della sostenibilità. Perdita di energia giornaliera totale presso gli allacci dei clienti, espressa in CO2 equivalente.	WN_GHG_DYMASS	SUSTCELS

Risultati della qualità dell'acqua

Nella tabella seguente sono elencati i risultati aggiuntivi disponibili per i nodi quando viene eseguita una simulazione della qualità dell'acqua:

Nome del campo	Testo descrittivo	Unità	Tabella di database	Campo di database	Variabile nel tempo
Concentrazione	Concentrazione per questo nodo dell'inquinante modellato nella simulazione della qualità dell'acqua.	WN_C	__IWR_Node	CONC	Falso
Concentrazione	Concentrazione apportata al nodo da qualsiasi sorgente.	WN_C	__IWR_Node	CONC	Falso
Traccia (%) <ID nodo di origine>	Percentuale di acqua di un nodo che ha avuto origine da un nodo traccia.		__IWR_Node	TRACE	Falso
Traccia max (%) <ID nodo di origine>	Valore percentuale di traccia massima rilevata durante la simulazione.		__IWR_Node		Falso
Concentrazione sorgente	Concentrazione apportata al nodo da qualsiasi sorgente definita.	WN_C	__IWR_Node	SRCCON	Falso
Età dell'acqua media (ora)	Media ponderata nel tempo dei risultati dell'età dell'acqua calcolata per ogni timestep di qualità dell'acqua.		__IWR_Node	WQAVGAGE	Falso
Sorgente Dominante	Indicazione della sorgente che contribuisce maggiormente all'apporto idrico al nodo, dove le sorgenti sono Nodi traccia (selezionati nella finestra di dialogo Opzioni qualità dell'acqua). Valore del database Descrizione Testo descrittivo -2 MIXED La somma delle sorgenti è pari al 100% ma nessuna traccia supera il 50% -1 DOUBLED La somma delle sorgenti supera il 100% 0 UNKNOWN La somma delle sorgenti è inferiore al 100% 1 TRACE01 La somma delle sorgenti è pari al 100% (con un tolleranza del 5%) e il nodo di origine segnalato fornisce più del 50% dell'apporto idrico al nodo. 2 TRACE02 La somma delle sorgenti è pari al 100% (con un tolleranza del 5%) e il nodo di origine segnalato fornisce più del 50% dell'apporto idrico al nodo. 3 TRACE03 La somma delle sorgenti è pari al 100% (con un tolleranza del 5%) e il nodo di origine segnalato fornisce più del 50% dell'apporto idrico al nodo. 4 TRACE04 La somma delle sorgenti è pari al 100% (con un tolleranza del 5%) e il nodo di origine segnalato fornisce più del 50% dell'apporto idrico al nodo. 5 TRACE05 La somma delle sorgenti è pari al 100% (con un tolleranza del 5%) e il nodo di origine segnalato fornisce più del 50% dell'apporto idrico al nodo. 6 TRACE06 La somma delle sorgenti è pari al 100% (con un tolleranza del 5%) e il nodo di origine segnalato fornisce più del 50% dell'apporto idrico al nodo. 7 TRACE07 La somma delle sorgenti è pari al 100% (con un tolleranza del 5%) e il nodo di origine segnalato fornisce più del 50% dell'apporto idrico al nodo. 8 TRACE08 La somma delle sorgenti è pari al 100% (con un tolleranza del 5%) e il nodo di origine segnalato fornisce più del 50% dell'apporto idrico al nodo. 9 TRACE09 La somma delle sorgenti è pari al 100% (con un tolleranza del 5%) e il nodo di origine segnalato fornisce più del 50% dell'apporto idrico al nodo. 10 TRACE10 La somma delle sorgenti è pari al 100% (con un tolleranza del 5%) e il nodo di origine segnalato fornisce più del 50% dell'apporto idrico al nodo.		__IWR_Node	TRACE_DOMINANT	Falso
Trace (%)			__IWR_Node	TRACE	Falso
Età dell'acqua (ora)	Questo fattore fornisce una stima dell'età dell'acqua in diversi punti del sistema. Può essere usato come misura implicita della qualità dell'acqua. Qualsiasi acqua entri inizialmente nel sistema in corrispondenza di serbatoi o nodi di origine ha un'età zero, salvo che non sia stata specificata un'Età dell'acqua iniziale. InfoWorks calcola il tempo medio trascorso nel sistema dall'acqua prima di arrivare in questo nodo. Per ulteriori informazioni su questo calcolo, vedere Teoria di risoluzione della qualità dell'acqua.		__IWR_Node	TRAVEL	Falso
Torbidità	Torbidità presso il nodo (Visualizzato solo quando viene eseguita l'analisi della torbidità)	WN_TURBIDITY	__IWR_Node	TURBIDITY	Vero
Max torbidità	Torbidità massima rilevata durante la simulazione (Visualizzato solo quando viene eseguita l'analisi della torbidità)	WN_TURBIDITY	__IWR_Node	TURBMAX	Falso

Risultati della simulazione parametri antincendio

Nella tabella seguente sono elencati i risultati aggiuntivi disponibili per i nodi quando viene eseguita una simulazione parametri antincendio:

Simulazione di test dell'idrante

Nome del campo	Testo descrittivo	Unità	Tabella di database	Campo di database	Variabile nel tempo
Pressione residua con parametri antincendio minimi	Pressione in corrispondenza del nodo di test quando al nodo vengono applicati Parametri antincendio minimi. Questo risultato viene calcolato solo se l'opzione Calcola pressione ai parametri antincendio minimo e massimo è selezionata nella finestra di dialogo Opzioni parametri antincendio.	WN_P	__IWR_Node	FFMINQRP	Falso
Pressione minima residua rete richiesta	La pressione minima residua durante l'incidente di incendio in corrispondenza di nodi che non si trovano nella stessa Zona antincendio del nodo di test. Nota: I nodi a carico fisso, pozzo e di deposito non sono inclusi nel controllo della Pressione minima residua rete. Questo risultato viene calcolato solo se l'opzione Usa vincoli di rete è selezionata nella finestra di dialogo Opzioni parametri antincendio.	WN_P	__IWR_Node	FFNMRPRQ	Falso
Parametri antincendio massimi	Il valore inferiore dei Parametri antincendio massimi richiesti definiti dall'utente una volta calcolata la Portata idrante aperto presso il nodo di test. Questo risultato viene calcolato solo quando l'opzione Calcola pressione ai parametri antincendio minimi e massimi è selezionata nella finestra di dialogo Opzioni parametri antincendio.	WN_Q	__IWR_Node	FFMAXQ	Falso
Pressione residua con parametri antincendio massimi	Pressione in corrispondenza del nodo di test quando al nodo vengono applicati Parametri antincendio massimi. Questo risultato viene calcolato solo se l'opzione Calcola pressione ai parametri antincendio minimo e massimo è selezionata nella finestra di dialogo Opzioni parametri antincendio.	WN_P	__IWR_Node	FFMAXQRP	Falso
Parametri antincendio massimi richiesti	Un valore di portata massima è specificato dall'utente nell'elemento Dati parametri antincendio o nella pagina Vincoli parametri antincendio del foglio proprietà del nodo idrante. Queste informazioni vengono visualizzate solo quando l'opzione Calcola pressione ai parametri antincendio minimo e massimo è selezionata nella finestra di dialogo Opzioni parametri antincendio.	WN_Q	__IWR_Node	FFMAXQRQ	Falso
Parametri antincendio minimi	Il valore minore dei Parametri antincendio minimi richiesti definiti dall'utente dopo aver calcolato Q antincendio disponibile presso il nodo di test.	WN_Q	__IWR_Node	FFMINQ	Falso
Parametri antincendio minimi richiesti	Portata minima necessaria per soddisfare le esigenze dei sistemi antincendio. Il valore di portata minima è specificato dall'utente nell'elemento Dati parametri antincendio o nella pagina Vincoli parametri antincendio del foglio proprietà del nodo idrante.	WN_Q	__IWR_Node	FFMINQRQ	Falso
Pressione residua con parametri antincendio disponibili	Pressione residua presso il nodo di test quando al nodo si applica Q antincendio disponibile.	WN_P	__IWR_Node	FFMINRP	Falso
Pressione minima residua richiesta	La pressione residua minima consentita nel nodo di test durante l'incidente di incendio	WN_P	__IWR_Node	FFMINRPR	Falso
Pressione minima residua rete	La pressione minima residua durante l'incidente di incendio in corrispondenza di nodi che non si trovano nella stessa Zona antincendio del nodo di test. Queste informazioni vengono visualizzate solo quando l'opzione Usa vincoli di rete è selezionata nella finestra di dialogo Opzioni parametri antincendio.	WN_P	__IWR_Node	FFNETMRP	Falso
Minimo nodo zona	Nodo in corrispondenza del quale si verifica la Minima pressione residua nella zona.		__IWR_Node	FFHYDZND	Falso
Q antincendio disponibile	Parametri antincendio massimi rilevabili nel nodo di test nel rispetto dei vincoli di pressione. Q antincendio disponibile è determinata da: Pressione minima residua richiesta Minima pressione residua richiesta nella zona (se è selezionata l'opzione Usa vincoli di zona) Pressione minima residua rete richiesta (se è selezionata l'opzione Usa vincoli di zona) Se non è possibile rispettare i vincoli di pressione applicati, lo stato del nodo di test sarà Non riuscito	WN_Q	__IWR_Node	FFAVAILQ	Falso
Portata idrante aperto	Portata in corrispondenza del nodo di test quando l'idrante è aperto al 100%. Questo risultato viene calcolato solo se l'opzione Calcola portata idrante aperto è selezionata nella finestra di dialogo Opzioni parametri antincendio.	WN_Q	__IWR_Node	FFOPENQ	Falso
Parametri antincendio idrante	Portata di test dell'idrante applicata al nodo target. Può anche essere visualizzato sotto forma di grafico rispetto alla Pressione Residua Idrante. Fare clic con il pulsante destro del mouse sulla vista Rapporto griglia (Test idrante) e selezionare Curva idrante dal menu contestuale per visualizzare il grafico.	WN_Q	__IWR_Node	FFHYDQ	Falso
Pressione Residua Idrante	Pressione in corrispondenza del nodo target dopo l'applicazione dei parametri antincendio al nodo. Può anche essere visualizzato sotto forma di grafico rispetto ai Parametri antincendio idrante. Fare clic con il pulsante destro del mouse sulla vista Rapporto griglia (Test idrante) e selezionare Curva idrante dal menu contestuale per visualizzare il grafico. Applicabile alle simulazioni di Test idrante e Parametri antincendio forzati.	WN_P	__IWR_Node	FFHYDRP	Falso
Minimo nodo rete	Nodo in cui si verifica la Pressione minima residua rete.		__IWR_Node	FFNETNOD	Falso
Domanda Pre-Test	Domanda presso il nodo di test al Tempo test idrante prima di applicare i parametri antincendio. È la domanda che verrebbe applicata durante l'esecuzione di un Tipo di simulazione normale.	WN_Q	__IWR_Node	FFSTATQ	Falso
Risultato	Sono disponibili tre tipi di risultati del test: Risultato test Descrizione Passato Il nodo supera il test se è possibile fornire i parametri antincendio minimi richiesti rispettando tutti i vincoli di pressione applicati. Non riuscito Il nodo non supera il test se non è possibile fornire i parametri antincendio minimi richiesti rispettando tutti i vincoli di pressione applicati. Sconosciuto Il risultato del test non sarà noto se il nodo non viene testato (ad esempio, se per un nodo di test è stato impostato Portata Idrante nella pagina Controllo portata) o se la simulazione non converge.		__IWR_Node	FFRESULT	Falso
Minima pressione residua richiesta nella zona	Pressione residua minima consentita durante l'incidente di incendio presso i nodi che si trovano nella stessa Zona antincendio del nodo di test. Il nodo di test non è incluso. Queste informazioni vengono visualizzate solo quando l'opzione Usa vincoli di zona è selezionata nella finestra di dialogo Opzioni parametri antincendio.	WN_P	__IWR_Node	FFZMRPRQ	Falso
Minima pressione residua nella zona	Pressione residua minima durante l'incidente di incendio presso i nodi che si trovano nella stessa Zona antincendio del nodo di test (escluso quest'ultimo). Questo risultato viene calcolato solo quando l'opzione Usa vincoli di zona è selezionata nella finestra di dialogo Opzioni parametri antincendio.	WN_P	__IWR_Node	FFZONMRP	Falso
Pressione residua con idrante aperto	Pressione in corrispondenza del nodo di test quando al nodo viene applicata la Portata idrante aperto. Questo risultato viene calcolato solo quando l'opzione Calcola portata idrante aperto è selezionata nella finestra di dialogo Opzioni parametri antincendio.	WN_P	__IWR_Node	FFOPENRP	Falso
Pressione Pre-Test	Pressione in corrispondenza del nodo di prova al Tempo test idrante prima di applicare i parametri antincendio. Questo è il risultato che si otterrebbe durante l'esecuzione di un Tipo di simulazione normale.	WN_P	__IWR_Node	FFSTATP	Falso
Minimo nodo zona	Nodo in corrispondenza del quale si verifica la Minima pressione residua nella zona.		__IWR_Node	FFZONNOD	Falso

Non una simulazione parametri antincendio forzati

Nome del campo	Testo descrittivo	Unità	Tabella di database	Campo di database	Variabile nel tempo
Collegamento con Max velocità	ID del collegamento in cui si è verificata la Velocità massima. Se la velocità massima si verifica nella condotta idrante presunta, questo sarà indicato dal testo "Idrante".		__IWR_Node	FFHYDVLK	Falso
Velocità massima	Velocità massima riscontrata nella rete in corrispondenza dell'istantanea per la quale viene eseguita la simulazione Parametri antincendio forzati.	V	__IWR_Node	FFHYDVEL	Falso
Minimo nodo rete	ID del nodo in corrispondenza del quale si è verificata la Pressione minima residua rete.		__IWR_Node	FFHYDNND	Falso
Minimo nodo zona	Nodo in corrispondenza del quale si verifica la Minima pressione residua nella zona.		__IWR_Node	FFHYDZND	Falso
Q antincendio disponibile	Parametri antincendio massimi rilevabili nel nodo di test nel rispetto dei vincoli di pressione. Q antincendio disponibile è determinata da: Pressione minima residua richiesta Minima pressione residua richiesta nella zona (se è selezionata l'opzione Usa vincoli di zona) Pressione minima residua rete richiesta (se è selezionata l'opzione Usa vincoli di zona) Se non è possibile rispettare i vincoli di pressione applicati, lo stato del nodo di test sarà Non riuscito	WN_Q	__IWR_Node	FFAVAILQ	Falso
Pressione minima residua rete	Pressione residua minima nella rete. Nota: I nodi a carico fisso, pozzo e di deposito non sono inclusi nel controllo della Pressione minima residua rete.	WN_P	__IWR_Node	FFHYDNRP	Falso
Collegamento con Max cambi direz.	ID del collegamento in cui si sono verificati i massimi cambi di direzione.		__IWR_Node	FFHYDQRL	Falso
Max cambi di direzione	Massimi cambi di direzione nella rete (rispetto alla simulazione di base).	WN_Q	__IWR_Node	FFHYDQRV	Falso
Carico Relativo Idrante	Un valore negativo indica che sarà necessario il pompaggio. Il valore numerico del dislivello si ricava ipotizzando che un oggetto idrante standard sia collegato al nodo di test. Le proprietà dell'idrante utilizzate nel calcolo sono: Diametro condotta = diametro minimo delle condotte associate al nodo di test. Carico relativo = 0.0 Coefficiente di perdita locale = 1.0. Diametro valvola = diametro condotta. Curva valvola = PLUG Perdita locale valvola = 1.0	HEAD	__IWR_Node	FFHYDRHD	Falso
Pressione Residua Idrante	Pressione in corrispondenza del nodo target dopo l'applicazione dei parametri antincendio al nodo. Può anche essere visualizzato sotto forma di grafico rispetto ai Parametri antincendio idrante. Fare clic con il pulsante destro del mouse sulla vista Rapporto griglia (Test idrante) e selezionare Curva idrante dal menu contestuale per visualizzare il grafico. Applicabile alle simulazioni di Test idrante e Parametri antincendio forzati.	WN_P	__IWR_Node	FFHYDRP	Falso

Simulazione Disponibilità parametri antincendio

Nome del campo	Testo descrittivo	Unità	Tabella di database	Campo di database	Variabile nel tempo
Portata FFA	Parametri antincendio per ciascun nodo. La simulazione tenterà di applicare Parametri antincendio richiesti o Pressione nodale residua a seconda dell'opzione scelta durante l'impostazione della simulazione stessa	WN_Q	__IWR_Node	FFA_FLOW	Falso
Minimo nodo zona	Nodo in corrispondenza del quale si verifica la Minima pressione residua nella zona.		__IWR_Node	FFHYDZND	Falso
Q antincendio disponibile	Parametri antincendio massimi rilevabili nel nodo di test nel rispetto dei vincoli di pressione. Q antincendio disponibile è determinata da: Pressione minima residua richiesta Minima pressione residua richiesta nella zona (se è selezionata l'opzione Usa vincoli di zona) Pressione minima residua rete richiesta (se è selezionata l'opzione Usa vincoli di zona) Se non è possibile rispettare i vincoli di pressione applicati, lo stato del nodo di test sarà Non riuscito	WN_Q	__IWR_Node	FFAVAILQ	Falso
FFA pressione residuale	Pressione residua in corrispondenza di ciascun nodo. La simulazione tenterà di applicare Parametri antincendio richiesti o Pressione nodale residua a seconda dell'opzione scelta durante l'impostazione della simulazione stessa	WN_P	__IWR_Node	FFA_RP	Falso

Simulazione nell'ambito di Transient System

Nella tabella seguente sono elencati i risultati aggiuntivi disponibili per i nodi quando viene eseguita una simulazione di InfoWorks TS (Transient System):

Nome del campo	Testo descrittivo	Unità	Tabella di database	Campo di database	Variabile nel tempo
Domanda Media	Media ponderata nel tempo dei risultati della domanda	WN_DQ	__IWR_Node	DEMAVG	Falso
Min. domanda	Domanda minima durante la simulazione transitoria	WN_DQ	__IWR_Node	DEMMIN	Falso
Pressione nodo	Pressione sul nodo in cui si trova il dispositivo di protezione transitori	WN_P	__IWR_Node	INPRESS	Vero
Pressione Media al Nodo (TS)	Media ponderata nel tempo dei risultati di Pressione nodo	WN_P	__IWR_Node	INPRAVG	Falso
Pressione min. nodo	Minima pressione nodo durante la simulazione transitoria	WN_P	__IWR_Node	INPRMIN	Falso
Pressione SPD	Pressione sul dispositivo di protezione transitori (vedere Pressione nodo)	WN_P	__IWR_Node	OUTPRESS	Vero
Pressione Media al SPD (TS)	Media ponderata nel tempo dei risultati di Pressione SPD	WN_P	__IWR_Node	OUTPRAVG	Falso
Pressione min. SPD	Minima Pressione SPD durante la simulazione transitoria	WN_P	__IWR_Node	OUTPRMIN	Falso
Portata entrante	Immissione dalla rete al dispositivo di protezione transitori. Ad esempio:	WN_Q	__IWR_Node	INLTFLOW	Vero
Portata entrante media (TS)	Media ponderata nel tempo dei risultati di Portata entrante	WN_Q	__IWR_Node	INFLWAVG	Falso
Portata entrante min.	Minima portata entrante durante la simulazione transitoria	WN_Q	__IWR_Node	INFLWMIN	Falso
Portata uscente	Portata uscente dal dispositivo di protezione transitori alla rete (vedere Portata entrante)	WN_Q	__IWR_Node	OUTLTFLW	Vero
Portata uscente media (TS)	Media ponderata nel tempo dei risultati di Portata uscente	WN_Q	__IWR_Node	OUTFLAVG	Falso
Portata uscente min.	Minima portata uscente durante la simulazione transitoria	WN_Q	__IWR_Node	OUTFLMIN	Falso
Altezza Esterna	Altezza nel dispositivo di protezione transitori	Y	__IWR_Node	EXTDEPTH	Vero

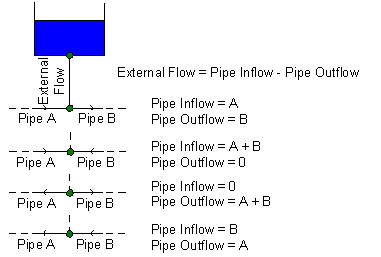

Portata Esterna	Portata dalla rete al/dal dispositivo di protezione transitori Portata Esterna = Portata entrante - Portata uscente (Vedere Portata entrante)	WN_Q	__IWR_Node	EXTFLOW	Vero
Portata Esterna Media	Media ponderata nel tempo dei risultati di Portata Esterna	WN_Q	__IWR_Node	EXTFLAVG	Falso
Portata esterna min.	Minima portata esterna durante la simulazione transitoria	WN_Q	__IWR_Node	EXTFLMIN	Falso
Volume Esterno	Volume d'aria contenuto nel dispositivo di protezione transitori, applicabile a serbatoi di compensazione, valvole di sicurezza, ecc. Per i dispositivi non applicabili, verrà riportato il valore 0.0	WN_VO	__IWR_Node	EXTVOLUM	Vero
Volume Esterno Medio (TS)	Media ponderata nel tempo dei risultati di Volume Esterno	WN_VO	__IWR_Node	EXTVOAVG	Falso
Volume esterno min.	Minimo volume esterno rilevato durante la simulazione transitoria	WN_VO	__IWR_Node	EXTVOMIN	Falso
Intrusione	Visualizzato solo quando è stato selezionato un Tipo di calcolo intrusione nella finestra di dialogo Opzioni di InfoWorks TS. Volume di acqua di falda che penetra nel sistema attraverso perdite nei giunti o crepe nelle condotte dovute a pressioni estremamente basse o negative nella rete. Fornisce un indicatore di possibile rischio di contaminazione.	WN_DVO	__IWR_Node	INTRUSN	Falso
