カットアウト マップ

ビットマップまたは手続き型マップをカットアウト コンポーネントに割り当てると、マテリアルが部分的に透明になります。マップの明るい(高い値の)領域は不透明に、暗い領域は透明に、中間値は半透明にレンダリングされます。

メイン ツールバーの[マテリアル エディタ](Material Editor)アイコンをクリックするか、[M]を押します。アイコンをクリックしたままにすると、フライアウトが表示されます。

• [マテリアル エディタ](Material Editor) > アーキテクチャル マテリアル > [拡張効果](Special Effects)ロールアウト > [カットアウト](Cutout)[マップ](map)ボタン
• [マテリアル エディタ](Material Editor) > レイトレース マテリアル > [マップ](Maps)ロールアウト > [透明度](Transparency)ボタン
• [マテリアル エディタ](Material Editor) > Arch & Design マテリアル > [専門用途マップ](Special Purpose Maps)ロールアウト > [カットアウト](Cutout)[マップ](Maps)ボタン
• [マテリアル エディタ](Material Editor) > [Autodesk Generic(一般)](Autodesk Generic) > [Cut-outs]ロールアウト > [Enable]をオン > [イメージ](Image)ボタン
• [マテリアル エディタ](Material Editor) > [Autodesk Metal(メタル)](Autodesk Metal) > [Cut-outs]ロールアウト > [Type]を[Custom]に変更 > [イメージ](Image)ボタン
• [マテリアル エディタ](Material Editor) > カットアウト コンポーネントのある他のマテリアル

カットアウト マップの量を 100 に設定すれば、すべてのマップに適用されます。透明な領域は完全に透明になります。0 (ゼロ)に設定すると、マップをオフにすることと同じになります。[量](Amount)の中間の値は、元の[透明度](Transparency)の値と混合されます。マップの透明領域は不透明度が増します。

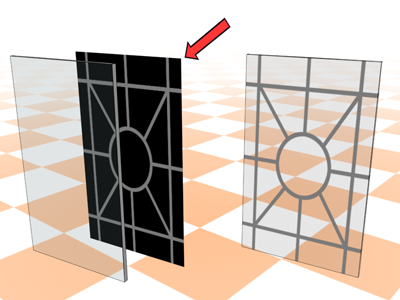

カットアウト マップのグレー レベルは、透明度を決める

手順

カットアウト マップを使用するには:

1. [カットアウト](Cutout)マップ ボタンをクリックします。

   3ds Max の[マテリアル/マップ ブラウザ](Material/Map Browser)が開きます。

2. マップの種類のリストから[ビットマップ](Bitmap)を選択し、[OK]をクリックします。

   マップの種類として[ビットマップ](Bitmap)を選択した場合は、3ds Max のファイル選択ダイアログ ボックスが開き、イメージ ファイルを選択できるようになります。

3. マップ コントロールを使用してマップを設定します。

[スレート マテリアル エディタ](Slate Material Editor)を使用してカットアウト コンポーネントにマップ ノードをワイヤリングすることもできます。
