長方形

正方形または長方形スプラインを作成するには、[長方形](Rectangle)を使用します。

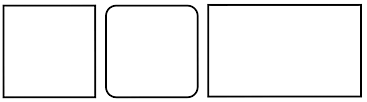

長方形の例

手順

長方形を作成するには:

  1. [作成](Create)パネルに移動し、 ([シェイプ](Shapes))をオンにします。
  2. [長方形](Rectangle)ボタンをクリックします。
  3. 作成方法を選択します。既定では、これは[エッジ](Edge)に設定されています。
  4. ビューポートで、次の 3 つの点に基づいて長方形を作成できます。
    1. 1 回目のクリックで長方形のコーナーまたは始点を決定し、左マウス ボタンを押しながら角度を定義します。
    2. [Shift]を押しながらドラッグすると、シェイプの角度コンストレイントに基づいて角度が拘束されます。
    3. 最初のエッジ(長さ)をドラッグして定義し、マウスの左ボタンを放して決定します。
    4. 2 番目のエッジ(幅)をドラッグして定義し、マウスの左ボタンを放して決定します。
  5. 必要な場合は、[Ctrl]を押しながらドラッグして、スプラインをアスペクト比 1:1 に拘束すると、正方形を作成できます。

インタフェース

[レンダリング](Rendering)ロールアウトと[補間](Interpolation)ロールアウト

ほとんどのスプライン ベースのシェイプは、これらのパラメータを共有します。詳細については、「[レンダリング](Rendering)ロールアウト」および「[補間](Interpolation)ロールアウト」を参照してください。

[作成方法](Creation Method)ロールアウト

[長方形](Rectangle)シェイプでは、[中心](Center)または[エッジ](Edge)の標準作成方法を用意しています。詳細については、「[作成方法](Creation Method)ロールアウト」を参照してください。

[キーボード入力](Keyboard Entry)ロールアウト

キーボードから矩形スプラインを作成します。[X]/[Y]/[Z]の設定を使用して中心点を指定し、残りのパラメータを使用して寸法および角半径を指定してから[作成](Create)をクリックします。スプラインの作成後、[パラメータ](Parameters)ロールアウトのコントロールを使用して設定を調整できます(下記参照)。

[パラメータ](Parameters)ロールアウト

作成した矩形スプラインは、次のパラメータを使って変更できます。

長さ(Length)

ローカル Y 軸に沿って長方形のサイズを指定します。

幅(Width)

ローカル X 軸に沿って長方形のサイズを指定します。

角半径(Corner Radius)

丸いコーナーが作成されます。0 に設定すると、長方形のコーナーは 90 度になります。
