Gap Check ツールの更新
新しい Gap Check が更新され、マウスを使用してツールを操作できるようになりました。
更新内容は、次のとおりです。

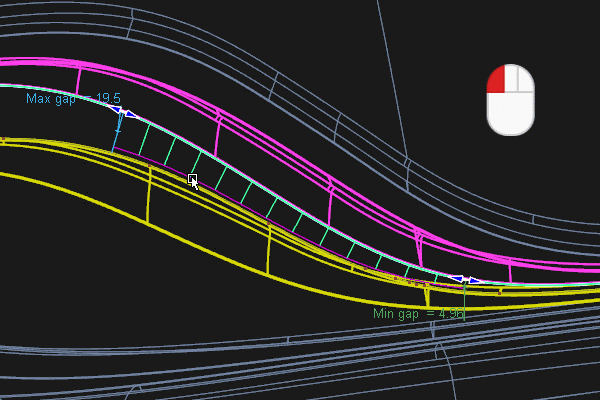

- 左マウス ボタンでドラッグすると、コームがスケールされます。
- 中マウス ボタンでドラッグすると、コーム サンプルの数が変更されます。
- 右マウス ボタンを押したままにすると、小さな情報ウィンドウに、コーム沿いの選択したポイントで計測されたギャップ値が表示されます。この情報ウィンドウは、Curve to Curve Deviation ツールで表示される情報ウィンドウと似ています。
その他の更新内容は、次のとおりです。
Deviation Table に Gap Check の計測値が表示されるようになりました。

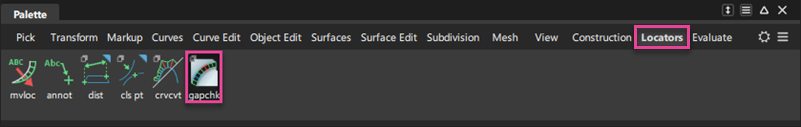

このツールは、Evaluation ツールパレットから Locator ツールパレットに移動されました。
Check Range の名前が Check Radius に変更されました。
詳細については、「Gap Check」を参照してください。
