構造部材スタイル ウィザードで構造部材スタイルを作成するには

構造部材スタイル ウィザードを使用して構造部材スタイルを作成するには、次の手順を実行します。スタイル内の構造部材形状は、構造部材カタログに用意されている 19 種類の形状タイプのいずれかに基づいて作成できます。作成するスタイルの単位は、現在の図面の単位によって決まります。

1. [管理]タブ [スタイルと表示]パネル [構造部材ウィザード]をクリックします.
2. 作成する構造部材形状のタイプを選択し、[次へ]をクリックします。


   構造部材形状のタイプを選択

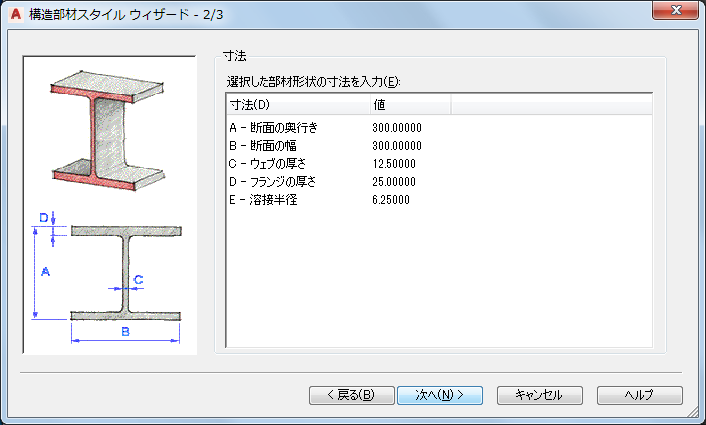

3. 形状の寸法を入力し、[次へ]をクリックします。


   構造部材の寸法を入力

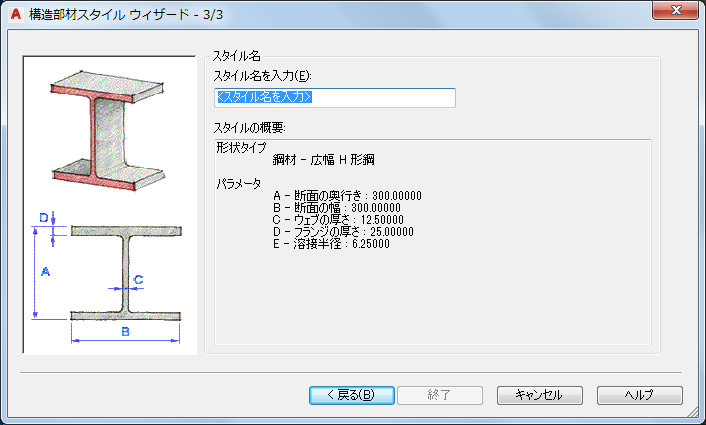

4. 構造部材スタイルの名前を入力し、[完了]をクリックします。


   構造部材スタイルの名前を入力

   スタイル名には、次の特殊文字は使用できません。

   • 不等号(< >)
   • スラッシュと円記号(/ ¥)
   • 二重引用符(")
   • コロン(:)
   • セミコロン(;)
   • 疑問符(?)
   • カンマ(,)
   • アスタリスク(*)
   • 縦棒(|)
   • 等号(=)
   • バッククォート(`)

作成したスタイルは、スタイル マネージャからアクセスしたり、新しい構造部材ツールの作成に使用したり、修正した既存のツールで使用したり、既存の部材に適用したりできます。
