レイアウト曲線を追加するには

オブジェクトをレイアウト曲線として定義するには、次の手順を実行します。レイアウト曲線のジオメトリを変更した場合でも、固定節点間の間隔によって、レイアウト曲線にアタッチするオブジェクト間の間隔が決定されます。

次のオプションを使用して、間隔を設定できます。

[手動]: レイアウト曲線に沿った各節点の配置を指定します。

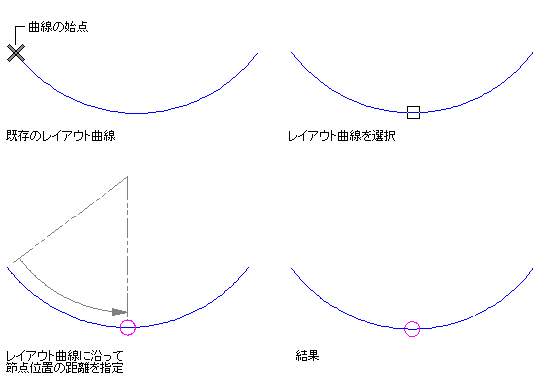

節点をレイアウト曲線上に手動で配置する
[繰り返し]: レイアウト曲線に沿って、節点が一定の間隔で配置されるよう指定します。固定節点の数は、レイアウト曲線の長さによって決まります。レイアウト曲線の長さに応じて、節点が追加または差し引きされます。節点間の間隔は変わりません。

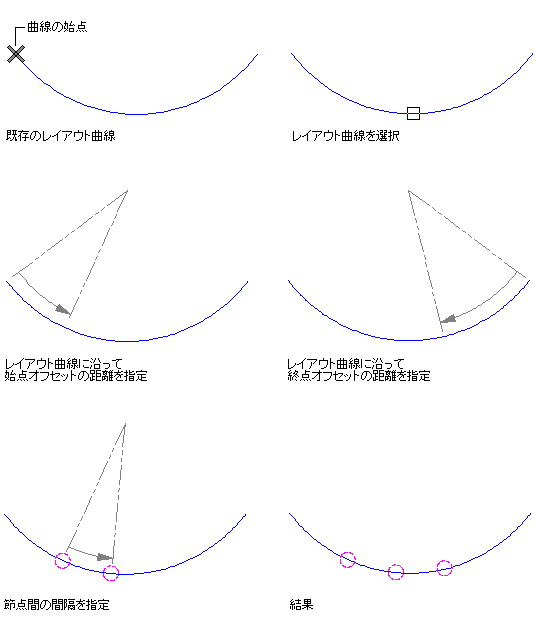

レイアウト曲線に沿って節点を一定の間隔ごとに配置
[等間隔]: レイアウト曲線に沿った節点の数を指定します。節点間の間隔は、レイアウト曲線の長さによって決まります。レイアウト曲線の長さに応じて、節点間の間隔は延長または短縮されます。節点の数は変わりません。

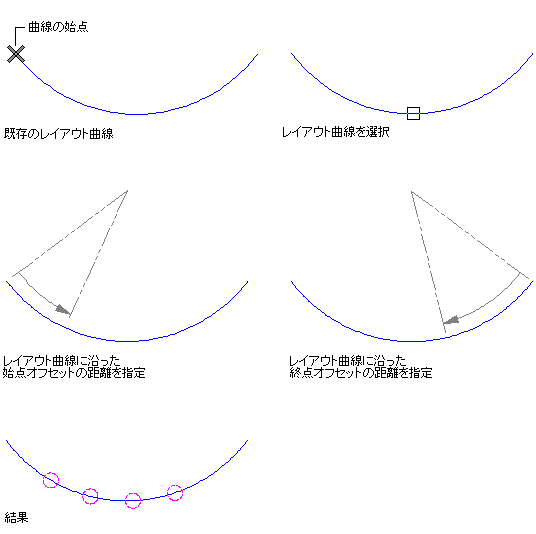

レイアウト曲線に沿って節点を均等に配置

使するレイアウト曲線ツールを含むツールパレットを開き、そのツールを選択します。
ヒント: 希望するツールが表示されるまでスクロールします。選択した後で、プロパティパレットを移動または非表示にして、作図領域を広く表示することができます。

ワークスペース内のツールパレットにレイアウト曲線ツールがない場合でも、コンテンツブラウザを使ってストックツールカタログにアクセスすれば、[パラメトリックレイアウトツールと固定ツール]にレイアウト曲線ツールが見つかります。このツールは、どのツールパレットにも追加できます。
レイアウト曲線として定義するオブジェクトを選択します。

レイアウト曲線に沿って節点を配置します。

次の操作を行いたい場合	次のように操作します
指定した位置に節点を配置するには	[Enter]を押します。節点の数を入力し、節点の位置を指定します。位置を選択するか、曲線の開始点からの距離を入力してください。
曲線に沿って一定の間隔で節点を繰り返すには	r (繰り返し)と入力します。最初の節点と最後の節点の開始オフセットと終了オフセットを指定し、節点間の間隔を指定します。
指定した数の節点を曲線に沿って配置するには	s (等間隔)と入力します。最初の節点と最後の節点の開始オフセットと終了オフセットを指定し、節点の数を指定します。
