モデル空間ビューのプロパティを変更するには、次の操作を実行します。
注: モデル空間ビューのプロパティを変更する場合は、シート ビューとしてシート上に配置されたビューのインスタンスは更新されません。モデル空間ビューの新しいインスタンスのみが更新されます。たとえば、モデル空間ビュー「西階段」が表示尺度 1/8” = 1’-0” と定義されている場合、シート上ではこの尺度で配置されます。表示尺度を後で 1/4”= 1’-0” に変更した場合には、新しい表示尺度は既存のシート ビューでは更新されず、新しいシート ビューでは変更した値が使用されます。
- クイック アクセス ツールバーの[プロジェクト ナビゲータ]
をクリックします。 - [ビュー]タブをクリックします。
- 図面エクスプローラで、変更するモデル空間ビューを含むビュー図面を選択し、それを展開します。 注: モデル空間ビューの名前、説明、またはモデル空間ビューの尺度を変更するには、関連するビュー図面を開いておく必要はありません。モデル空間境界を変更するには、関連する図面を開いておかなければなりません。

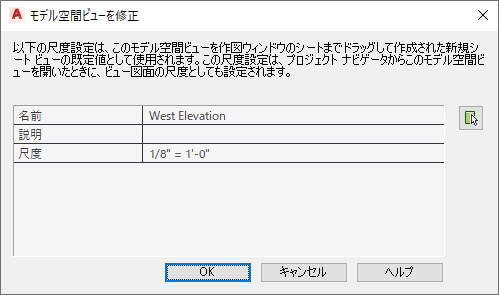

- 右クリックして[プロパティ]をクリックし、必要に応じてモデル空間ビューのプロパティを変更します。
次の操作を行いたい場合 次のように操作します モデル空間ビューの名前を変更する 新しい名前を入力します。 モデル空間ビューの説明を変更する 説明の設定をクリックして変更します。 モデル空間ビューの尺度を変更する 新しい尺度を一覧から選択します。 - モデル空間境界を変更するには、
をクリックして画面上の境界を再定義します。 - [OK]をクリックします。
