タイトル記号を配置するには

図面にタイトル記号を配置するには、次の手順を実行します。

注: AutoCAD Architecture 2026 ツールセット に標準で含まれているタイトル記号には、(モデル)ビュー番号、(モデル)ビュー タイトル、および(モデル)ビューポート尺度のフィールドが含まれています。この情報を表示するには、モデル空間ビューに関連付ける必要があります。

1. タイトル記号を追加するモデル空間ビューを含むビュー図面を開きます。
2. ツール パレットで、(プロパティ)をクリックし、[ドキュメント]をクリックします。
3. 吹き出しパレットをクリックします。
4. [タイトル記号ツール]を選択します。

   または、[注釈]タブ [吹き出し]パネル [タイトル]ドロップダウン [タイトル]をクリックすることもできます。

5. タイトル記号を関連付けるモデル空間ビューを選択します。
   注: モデル空間ビューにカーソルを合わせると、境界がハイライトされます。
6. クリックして、タイトル記号の始点を配置します。
7. クリックして、タイトル記号の終点を指定します。

   タイトル記号は、ビュー フィールドを塗り潰して、挿入されます。タイトル記号がシート情報のフィールドを含む場合は、これらのフィールドを解決する前に、モデル空間ビューのシートへの関連付けが必要になる場合があります。

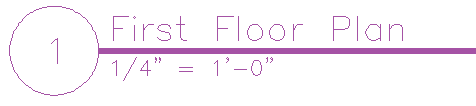

   タイトル記号
