概要 - オブジェクトビューア

オブジェクトビューアでは、作図領域の表示を変更することなく、図面内のオブジェクトをさまざまな表示スタイル、ビュー方向、および表示設定でプレビューできます。

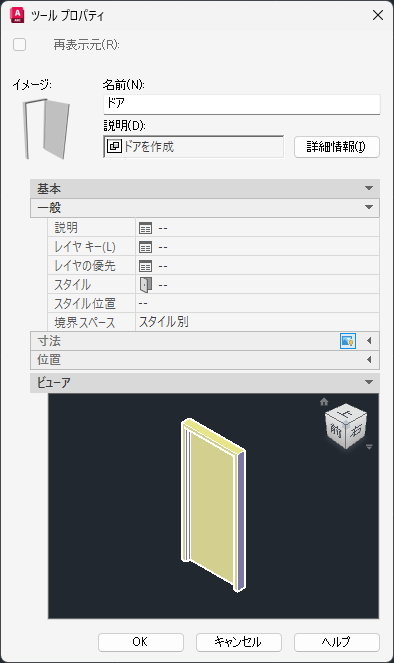

オブジェクトビューアは、このソフトウェアのさまざまな場所から起動できます。オブジェクトビューアが起動された場所に応じて、表示およびナビゲーションオプションが異なる場合があります。たとえば、オブジェクトビューアを使用して作図領域からオブジェクトをプレビューする場合には、コンパスが表示されます。オブジェクトビューアを使用して、スタイルマネージャ内のスタイルをプレビューする場合には、コンパスは表示されません。これは、スタイルが WCS または UCS にあるオブジェクトではないためです。

オブジェクトビューアのグラフィックスモード

オブジェクトビューアは、クロスプラットフォームの 3D グラフィックスシステム(GSF)をサポートしています。このグラフィックスシステムを有効にするには、システム変数 FASTSHADEDMODE と AECOBJVWRGSMODE の両方を 1 または ON に設定します。

クロスプラットフォームグラフィックスシステムが有効な場合、オブジェクトビューアでは、表示スタイルのドロップダウンリストにサポートされている表示スタイルのみが表示されます。表示スタイルの完全なセットで作業するには、システム変数 AECOBJVWRGSMODE を使用してクロスプラットフォームグラフィックスシステムをオフにします。

システム変数 AECOBJVWRGSMODE を修正した後、オブジェクトビューアを再度開いてグラフィックスの変更を適用します。

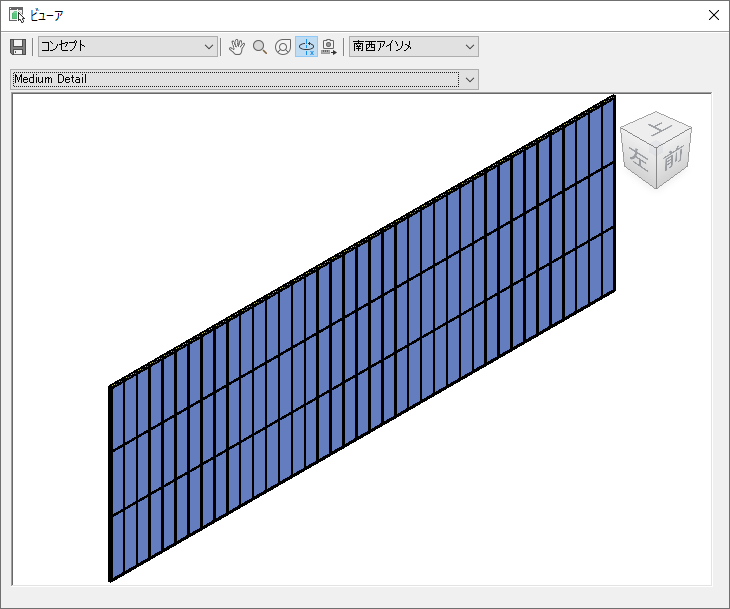

作図領域からオブジェクトをプレビューする

作図領域で 1 つ以上のオブジェクトを選択し、オブジェクトビューアでプレビューすることができます。

作図領域で、プレビューを表示するオブジェクトを選択します。
[<オブジェクト>]タブ [一般]パネル [オブジェクトビューア]をクリックします。検索

オブジェクトビューアを閉じることなく、プレビューにオブジェクトを追加することができます。オブジェクトビューアは、一度に 1 つの図面にのみ関連付けることができます。オブジェクトビューアまたは現在関連付けられている図面を閉じるまで、別の図面のオブジェクトを追加することはできません。

オブジェクトビューアがすでに開き、既存のオブジェクトがプレビューされている状態で、現在のプレビューに追加する新しいオブジェクトを作図領域で選択します。
[<オブジェクト>]タブ [一般]パネル [オブジェクトビューア]をクリックします。検索

スタイルマネージャでオブジェクトスタイルをプレビューする

スタイルマネージャに付属のオブジェクトビューア(浮動ビューア)で作成しているスタイルの効果をプレビューできます。

[管理]タブ [スタイルと表示]パネル [スタイルマネージャ]をクリックします. 検索
プレビューするスタイルを選択します。
スタイルマネージャの左下にある (浮動ビューア)ボタンをクリックします。

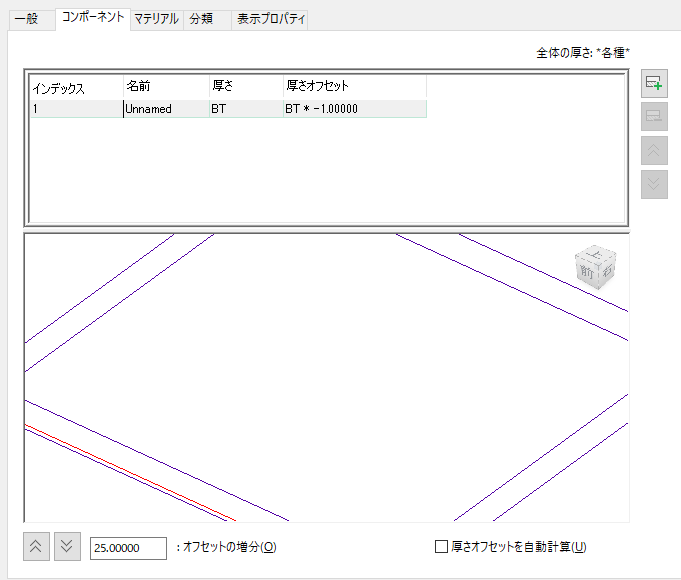

別の方法として、ボタン([インライン編集の切り替え])をクリックし、スタイルマネージャに埋め込まれたオブジェクトビューアを表示することもできます。
