検出と変換は図面を分析して、ブロックに変換できるオブジェクトを迅速に識別します。この機能により、時間が節約されて生産性が向上し、ブロック変換プロセスにおけるエラーが減少します。
注: 現在、検出と変換はテクニカル プレビュー段階にあり、検出機能は常に改善されています。テクニカル プレビューとは
AutoCAD の検出と変換は、Autodesk AI を使用して図面をスキャンし、ブロックに変換できるオブジェクトを識別します。

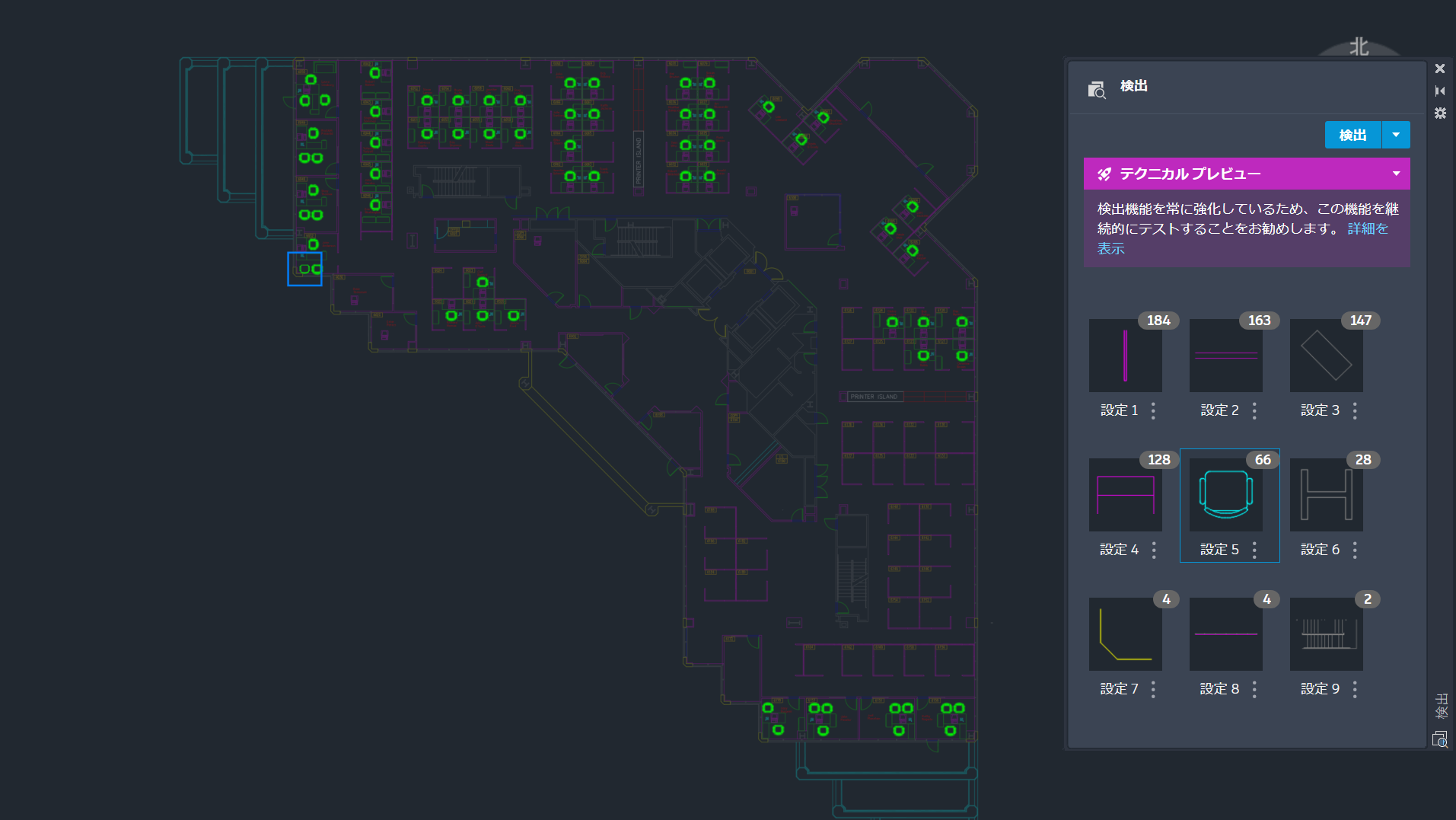

検出を開始すると、Autodesk AI が図面のジオメトリをスキャンします。図面の解析が完了した後、ブロックに変換可能であると検出されたオブジェクトのセットに関する通知が表示されます。セットは、検出された類似オブジェクトのグループを表すもので、単一ブロックに変換できます。

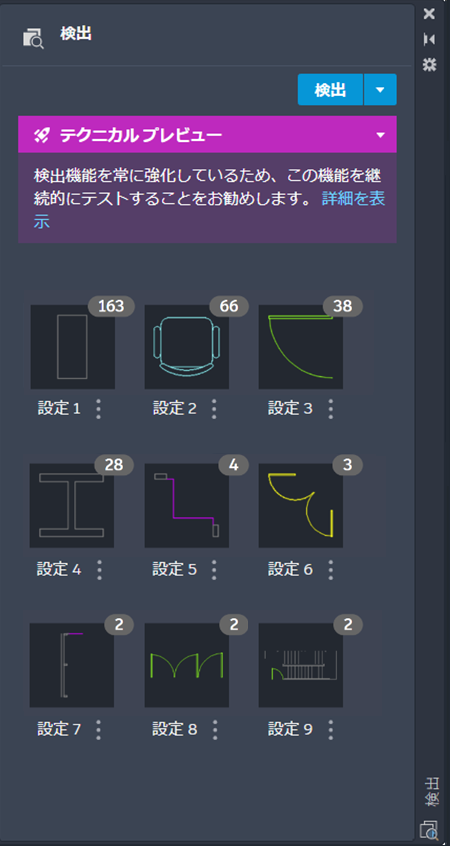

各番号付きセットの横にある縦方向の省略記号をクリックすると、各セットを新規または既存のブロックに変換するか、新しいブロックに変換するときのメイン ブロック定義であるプライマリ インスタンスを編集するかを選択できます。また、既存のブロックに変換する場合は、ブロックの挿入尺度と回転を定義するためにプライマリ インスタンスが使用されます。

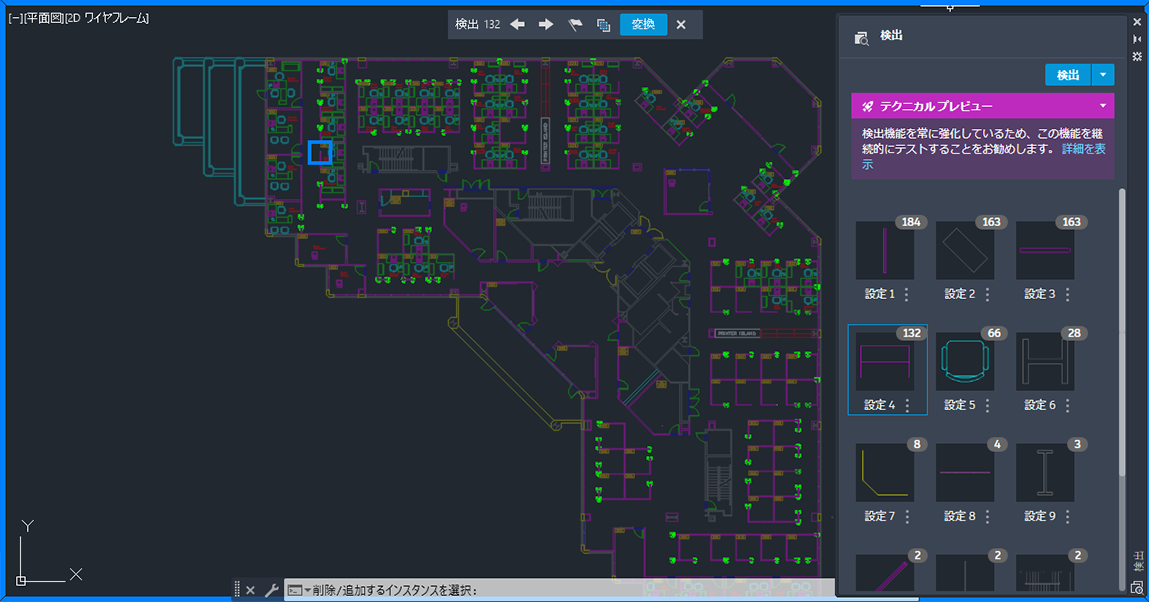

レビュー モードでは、[検出]ツールバーが図面ウィンドウの上部に表示されます。
ツールバーから次を実行できます。
- セット内で見つかったインスタンスの合計数を表示する
- 図面内の前または次のインスタンスにナビゲートする
- 青い境界線で囲まれたプライマリ インスタンスを変更または修正する
- ブロックに変換する

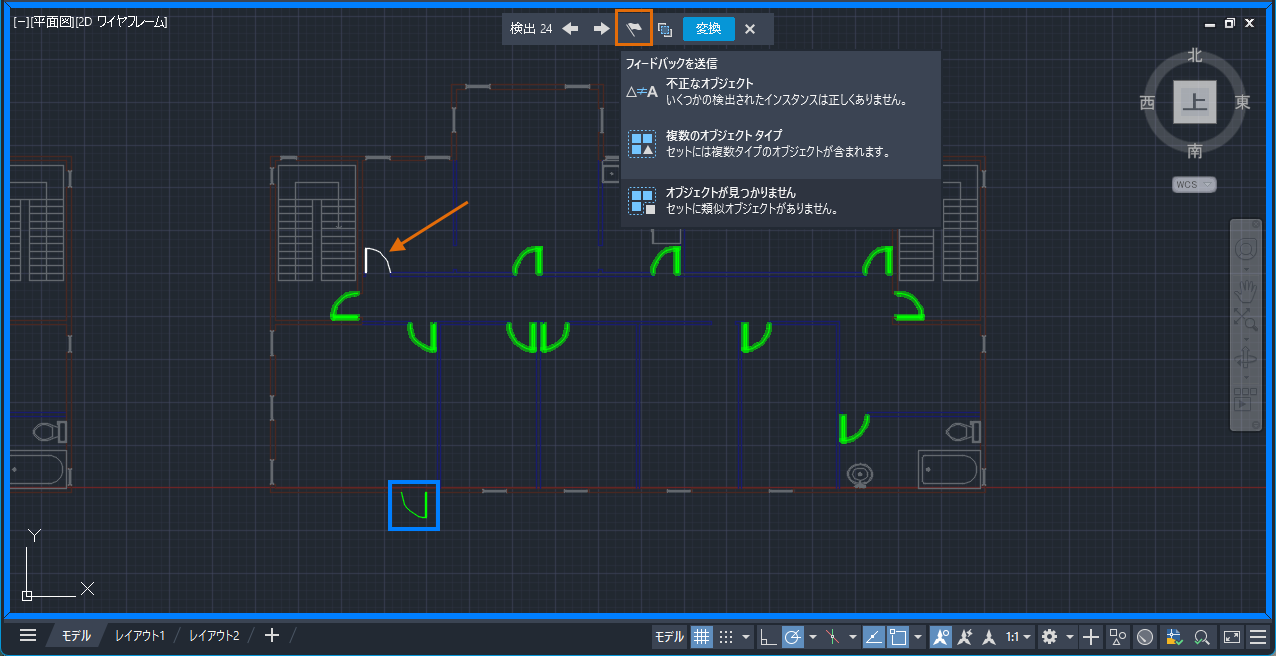

検出結果のレビュー中に間違ったセットやインスタンスが発生する可能性があります。次の例では、類似オブジェクトは検出されず、セットに含まれています。このようなエラーは、[検出]ツールバーから報告できます。エラーを報告することで、機能の全体的なパフォーマンスと精度を向上させることができます。
重要な考慮事項
検出と変換はテクニカル プレビュー機能です。つまり、操作性や機能を改善するための継続的な取り組みが行われています。考慮すべき重要なポイントをいくつか紹介します。
- 検出と変換は、平面図の図面で機能するように設計されています。現在、検出はドア、バスタブ、トイレなどの建築オブジェクトの識別には最適に機能しますが、すべての建築オブジェクトが正確に検出されるわけではありません。
- この機能を継続的に改善しながら検出の精度を強化するには、検出を開始する前に、図面を実際の単位に設定することをお勧めします。
レビュー モード中は、次のコマンドが一時的にブロックされます。
- BCONVERT[ブロック変換]
- -BCONVERT[ブロック変換]
- BEDIT[ブロック エディタ]
- -BEDIT[ブロック エディタ]
- BSEARCH[ブロック検索]
- -BSEARCH[ブロック検索]
- COMPARE[図面比較]
- -COMPARE[図面比較]
- COUNT[カウント]
- COUNTLIST[カウント リスト]
- MARKUPIMPORT[マークアップ読み込み]
- -MARKUPIMPORT[マークアップ読み込み]
- REFEDIT[インプレイス参照編集]
- -REFEDIT[インプレイス参照編集]
- TRACE[トレース]
- VERSIONCOMPARE[バージョン比較]
- XATTACH[外部参照アタッチ]
- XCLIP[外部参照クリップ]
- XCOMPARE[外部参照比較]
図面を分析して、ブロックに変換できるオブジェクトをすばやく特定できるため、時間の節約、生産性の向上、ブロック変換プロセスにおけるエラーの減少につながります。機能は進化し続けるため、フィードバックとエラーに関する報告は、パフォーマンスと精度を向上させる上で重要になります。
