AutoCAD 2025 には、Autodesk AI を使用して図面をスキャンし、ブロックに変換できるオブジェクトを特定するテクノロジー プレビューが含まれています。テクニカル プレビューとは

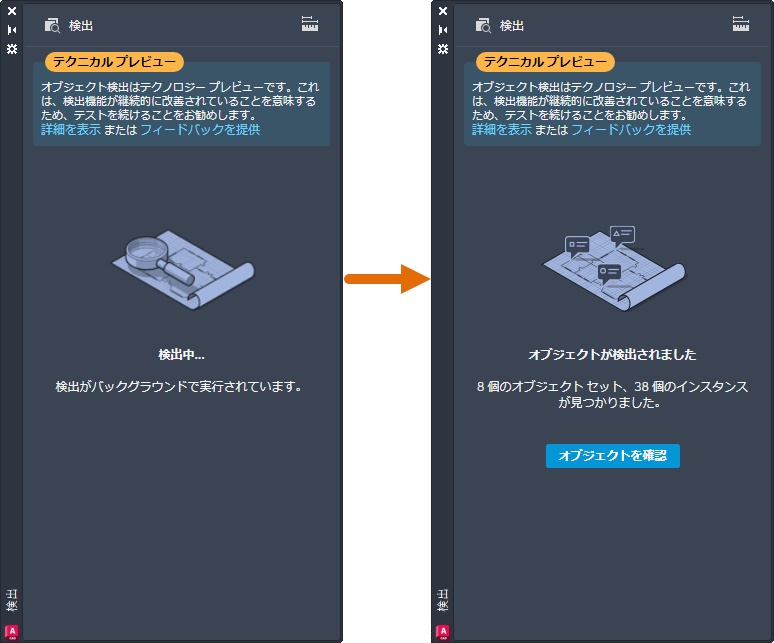

オブジェクト検出を開始すると、Autodesk AI が図面のジオメトリをスキャンします。図面の解析が完了した後、ブロックに変換できるオブジェクトが検出された場合は、パレットに通知が表示されます。特定されたインスタンスをさらに検査し、評価するには、[オブジェクトを確認]をクリックします。
レビュー モードでは、[検出]ツールバーが図面ウィンドウの上部に表示されます。このツールバーには、検出結果のナビゲートおよび管理に関する各種オプションがあります。検出結果は、類似オブジェクトのセットにグループ化されます。「セット」は、検出された類似オブジェクトのグループを表すもので、単一ブロックのインスタンスに変換できます。

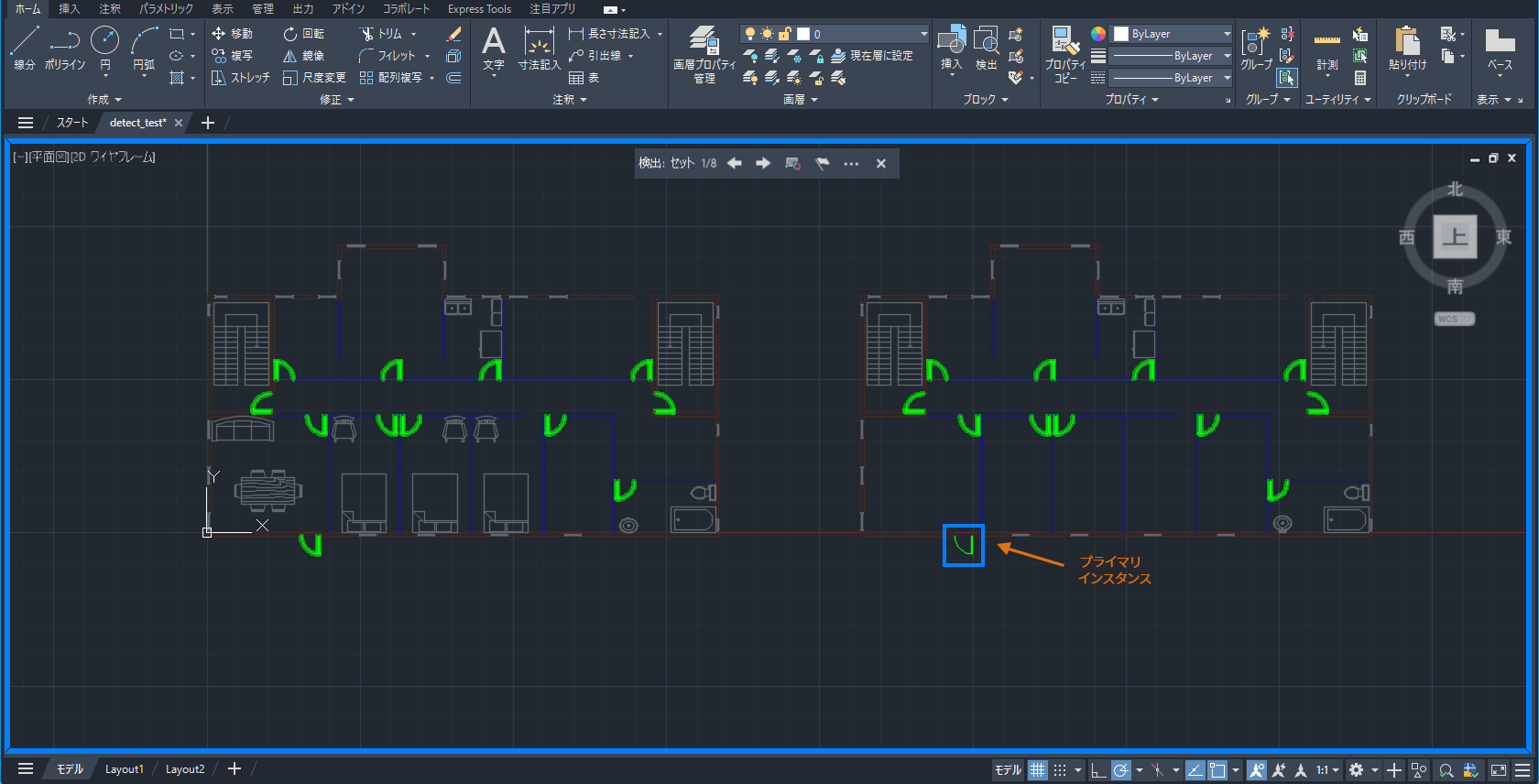

各セット内で、「プライマリ」インスタンス(青い境界線内)は、新しいブロックに変換する際のブロック定義として機能します。また、既存のブロックに変換する場合は、挿入尺度と回転を定義するためにプライマリ インスタンスが使用されます。

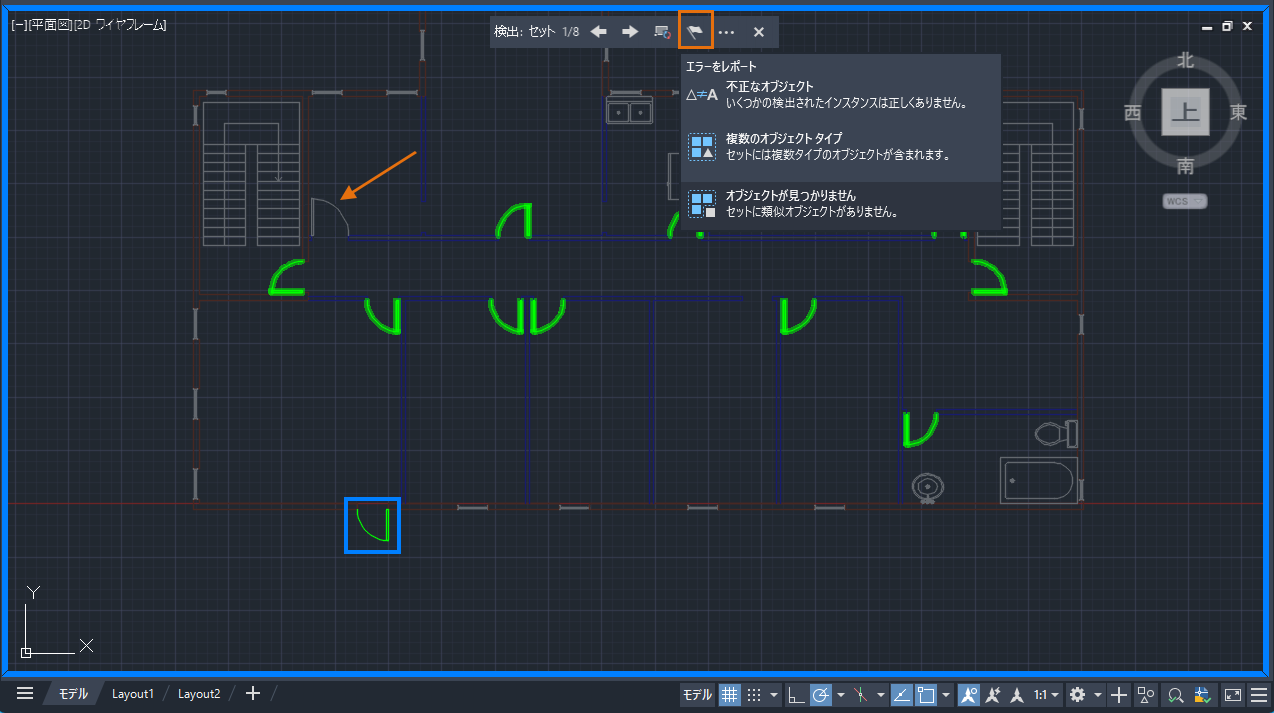

検出のレビュー中に間違ったセットやインスタンスが発生する可能性があります。次の例では、類似オブジェクトは検出されず、セットに含まれています。こうしたエラーは、[検出]ツールバーから報告できます。エラーを報告することで、機能の全体的なパフォーマンスと精度を向上させることができます。
重要な考慮事項
オブジェクト検出はテクノロジー プレビューです。今後、検出能力と機能のさらなる強化や改善が行われます。
オブジェクト検出は、プラン ビューの図面用に最適化されていることに注意してください。AutoCAD で検出できるオブジェクトのタイプは、継続的に拡大されています。現在、オブジェクト検出は次のオブジェクトの認識で最適に機能します。
- 片開きドア
- 両開きドア
- 便器
- 浴槽
- 小便器
- 一般の照明記号
この機能を継続的に改善しながら検出の精度を最適化するには、検出を開始する前に、図面を実際の単位に設定することをお勧めします。
レビュー モード中は、次のコマンドが一時的にブロックされます。
- BEDIT[ブロック エディタ]
- COMPARE[図面比較]
- COUNT[カウント]
- COUNTLIST[カウント リスト]
- PLOT[印刷]
- PUBLISH[マルチシート DWF パブリッシュ]
- REFEDIT[インプレイス参照編集]
- TRACE[トレース]
- XCOMPARE[外部参照比較]
新しいコマンド
DETECT[検出] - [検出]パレットを表示し、オブジェクトの検出を開始します。
DETECTCLOSE[検出結果を閉じる] -検出のレビューを終了します。
DETECTCONVERT[基本の定義を検出] - ハイライト表示されたインスタンスをブロックに変換するための[変換]ダイアログ ボックスが表示されます。
DETECTPRIMARY[プライマリ検出] - 新しいブロック定義の作成元として検出されたインスタンスを指定します。
DETECTREMOVE[検出結果をクリア] - 選択したインスタンスをセットから除外します。
DETECTREVIEWNEXT[次の検出結果を表示] - 検出されたオブジェクトの次のセットを表示します。
DETECTREVIEWPREV[前の検出結果を表示] - 検出されたオブジェクトの前のセットを表示します。
