基本縁石

このサブアセンブリは道路の端に簡単な縁石を作成します。舗装の外側の端、または中央分離帯内側の端のどちらにもアタッチできます。

このサブアセンブリはスタートアップサブアセンブリの 1 つで、簡単な道路モデルを作成する場合や、チュートリアルおよびトレーニングなどに使用します。

アタッチメント

アタッチメントポイントは、ケース 1 の場合は縁石の正面、ケース 2 の場合は縁石の背面にあります。

注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
作成方向	サブアセンブリを配置する側を指定します。	左側/右側	右側
幅	縁石の幅	数値、正	0.225 m 0.75 ft
深さ	縁石の深さ	数値、正	0.45 m 1.5 ft
アタッチメントポイント	縁石のアタッチメントポイントを[正面]または[背面]に指定します。	ブール演算	正面
下側の深さ	アタッチメントポイント内側下部の縁石の深さ	数値、正	0.3 m 1.0 ft
背面の高さ	縁石背面の露出部の高さ	数値、正	0.0 m 0.0 ft
縁石の表面の偏向角度	縁石の表側の偏向角度を指定します。垂直面には 0 度を指定します。	角度	0 度
偏向角度を縁石上部に適用	表側の縁石に垂直な縁石の上部を設定します。	ブール演算: はい/いいえ	はい

このセクションでは、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドーターゲットを指定するには」を参照してください。

ターゲットパラメータ: なし

なし

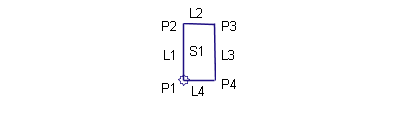

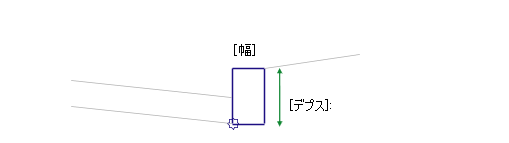

アタッチメントポイントを縁石下部の内側の端にして、簡単な縁石として長方形シェイプを作成します。

レイアウトモードの場合、入力パラメータにより指定される情報に従って、縁石のシェイプを描画します。

次の表は、このサブアセンブリのポイント、リンク、およびシェイプコードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプコードのうち、コードが割り当てられていないものは表に含まれません。
