実習 3: オフセット線形を持つ交差点を作成する

この実習では、一次道路の既存のオフセット線形および縦断を使用して、交差点を作成し、既存の一次道路コリドーに新しい交差点を追加します。

この実習で説明されているワークフローは、単一のコリドーに沿って複数の交差点を作成する必要のある場合に役に立ちます。一次道路のオフセット ジオメトリを定義し、後続の交差点でそれを再利用します。

交差点の位置と一次道路を指定する

  1. チュートリアル図面フォルダにある Intersection-Create-3.dwg を開きます。

    この図面には、Road A および Road C の 2 つの線形の交点が含まれます。オフセット線形は、Road A のいずれかの側に存在し、Road C の北側に交差点が既存します。

  2. [ホーム]タブ [設計]パネル [交差点]ドロップダウン [交差点を作成] 検索をクリックします。

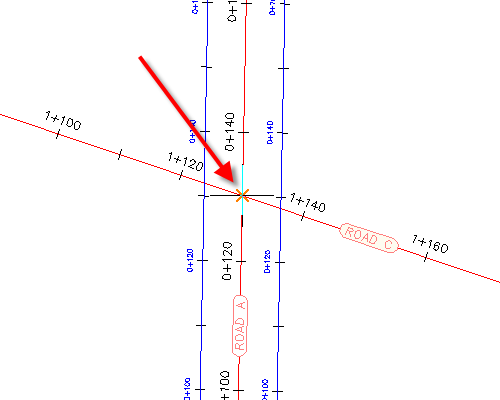

  3. 図面内で、Road A および Road C の交点をクリックします。

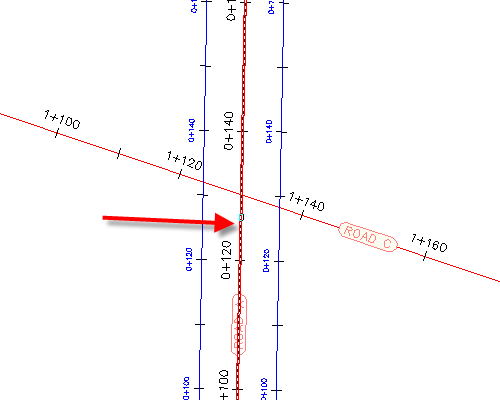

  4. Road A 線形をクリックして、一次道路として指定します。

コリドー勾配パラメータを指定します。

  1. [交差点を作成]ウィザードの[一般]ページの[交差点コリドー タイプ]で、[一次道路のクラウンを維持]を選択します。
  2. [次へ]をクリックします。

水平ジオメトリ パラメータを指定する

  1. [ジオメトリの詳細]ページで、[オフセット パラメータ]をクリックします。
  2. [オフセット パラメータ]ダイアログ ボックスの[一次道路][左オフセット線形定義]の下の[既存の線形を使用]で[はい]を選択します。
  3. [線形名]に、をクリックします。
  4. [交差点のオフセット線形名]ダイアログ ボックスで、をクリックします。

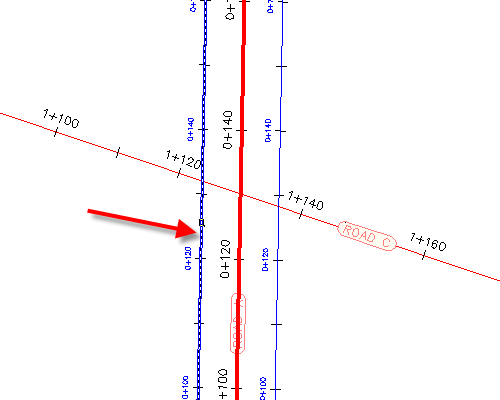

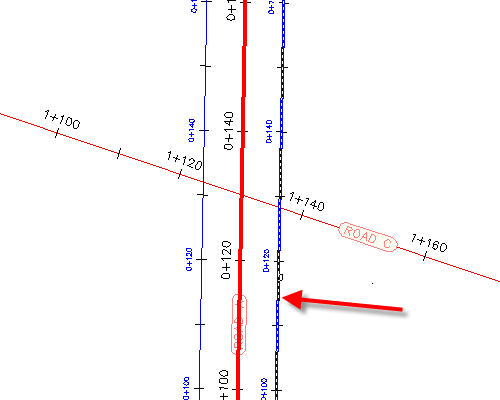

  5. 図面で、Road A 線形の左側のオフセット線形を選択します。
  6. [OK]をクリックします。
  7. [交差点オフセット パラメータ]ダイアログ ボックスの[右オフセット線形の定義]で、手順 2 から 6 を繰り返して、Road A 線形の右側にあるオフセット線形を割り当てます。
  8. [OK]をクリックします。
  9. [ジオメトリの詳細]ページで、[交差点巻き込み部のパラメータ] をクリックします。

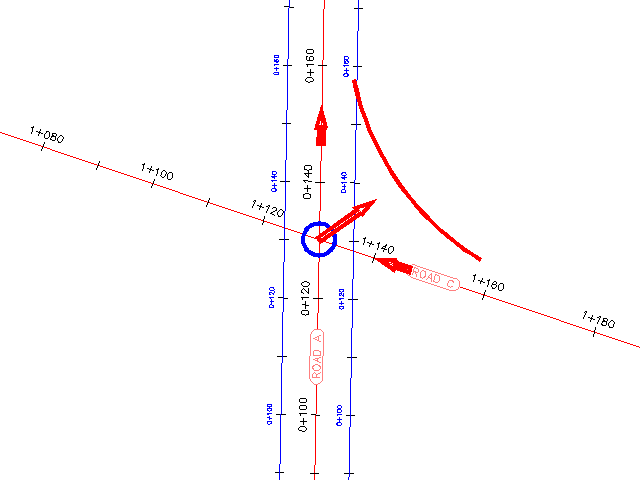

    交差点の最初の象限に対する既定のパラメータが[交差点巻き込み部のパラメータ]ダイアログ ボックスに表示されます。図面で、最初の四半円が強調表示されます。矢印は、入/出トラフィックの方向を表します。

  10. [交差点巻き込み部]ダイアログ ボックスの[交差点の象限]で、SE - Quadrant を選択します。
  11. SE - Quadrant に、[入口道路の変更車線を拡幅]チェックボックスを選択します。
  12. [交差点の象限]で、NW - Quadrant を選択します。
  13. NW - Quadrant に、[入口道路の変更車線を拡幅]チェック ボックスを選択します。
  14. [OK]をクリックします。
  15. [交差点を作成]ウィザードで、[オフセットと巻き込み部の縦断を作成]が選択されていることを確認します。
  16. [次へ]をクリックします。

垂直ジオメトリ パラメータを指定する

  1. [ジオメトリの詳細]ページの[オフセットと交差点巻き込み部の縦断]で、[車線勾配パラメータ]をクリックします。
  2. [交差点車線勾配パラメータ]ダイアログ ボックスの[一次道路][左オフセット線形定義]の下の[既存の線形を使用]で[はい]を選択します。
  3. [縦断名]に、をクリックします。
  4. [交差点のオフセット線形名]ダイアログ ボックスで、Road A - - 2.000% を選択します。
  5. [OK]をクリックします。
  6. [交差点オフセット パラメータ]ダイアログ ボックスの[右端の縦断定義]で、手順 2 から 5 を繰り返して、Road A 線形の右側にあるオフセット縦断を割り当てます。[右端の縦断定義][縦断名]に縦断 Road A - -2.000% (1) を使用します。
  7. [OK]をクリックします。

コリドー パラメータを指定する

  1. [コリドー リージョン]ページで、次のようにオプションを設定します。
    • [交差点エリアにコリドーを作成]: オン
    • [既存のコリドーに追加]: オン、Corridor - (1)
    • [法面展開するサーフェスを選択]: 現況地盤
  2. [インポートするアセンブリ セットを選択]で、[参照]をクリックします。
  3. [アセンブリ セット ファイルを選択]ダイアログ ボックスで、Assemblies フォルダに移動します。
  4. _Autodesk (Metric) Assembly Sets.xml を選択します。[開く]をクリックします。
  5. [交差点を作成]をクリックします。

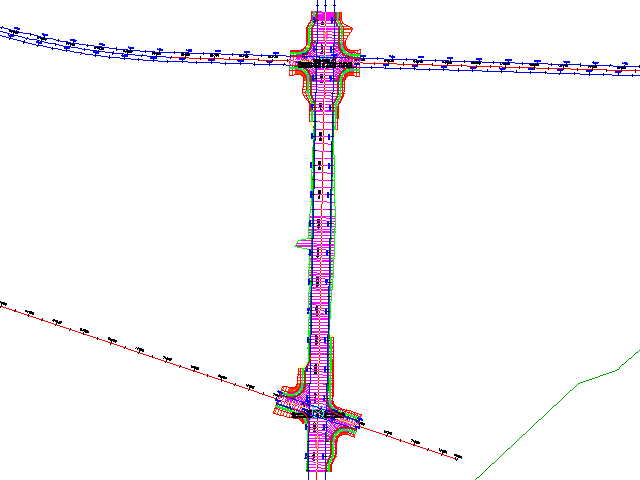

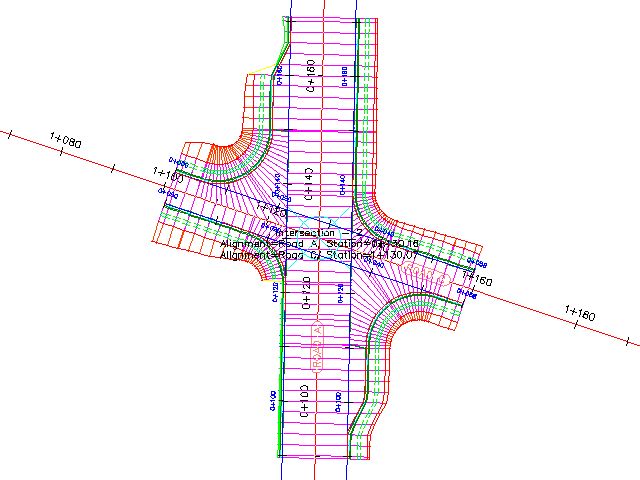

    交差点が作成され、交差点エリアに新規コリドー リージョンが作成されます。

さらに高度な操作: 2 つの交差点間のコリドーを拡張するため、そこにコリドー リージョンを追加します。

次のチュートリアルを続けるには、「交差点を編集する」へ進みます。
