実習 2: 線形に非固定曲線および非固定緩和曲線を追加する

この実習では、単純な線形に非固定曲線および非固定緩和曲線-曲線-緩和曲線を追加します。

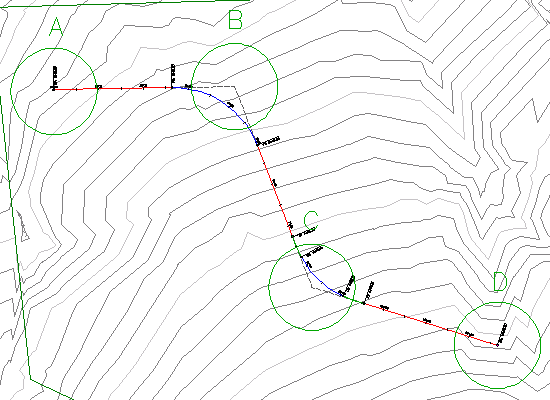

図面には、3 つの接線で構成された単純な線形が含まれています。次の手順では、円 B と C に非固定曲線を追加します。

この実習は、「実習 1: 線形レイアウト ツールを使用して線形を作成する」から継続しています。

2 接線間に非固定曲線を追加する

1. チュートリアル図面フォルダにある Align-2.dwg を開きます。
2. サーフェス上の円 B と C が見えるように図面ウィンドウの表示を調整します。
3. [線形レイアウト ツール]ツールバーが表示されていない場合は、線形を選択します。右クリックして、[線形ジオメトリを編集]を選択します。
4. [線形レイアウト ツール]ダイアログ ボックスで、ドロップダウン リスト をクリックします。[非固定曲線フィレット(2 図形間、半径)]を選択します。
5. コマンド ラインの指示に従って、円 B に左側(最初の図形)から入る接線をクリックします。
6. 円 B の右側(次の図形)から出る接点をクリックします。
7. [Enter]を押して曲線の既定値を 180 度以下に設定します。
8. 半径の値を 200 にします。指定した接線間に曲線が描かれます。

2 接線間に非固定緩和曲線-曲線-緩和曲線を追加する

1. [線形レイアウト ツール]ツールバーで の横の矢印をクリックします。[非固定緩和曲線-曲線-緩和曲線(2 図形間)]を選択します。
2. コマンド ラインの指示に従って、円 C に左側(最初の図形)から入る接線をクリックします。
3. 円 C の右側(次の図形)から出る接点をクリックします。
4. [Enter]を押して曲線の既定値を 180 度以下に設定します。
5. 半径の値を 200 にします。
6. 長さが 50 の始点側緩和曲線を入力します。
7. 長さが 50 の終点側緩和曲線を入力します。
   注:

   コマンド ラインに表示されている既定値に注目してください。

8. 図面上で右クリックしてレイアウト コマンドを終了します。

このチュートリアルを続けるには、「実習 3: 片側固定曲線を線形に追加する」に進んでください。
