実習 4: ラベル プロパティを使用する

この実習では、AutoCAD の標準ツールを使用して、個別のラベルとグループ ラベルのプロパティを制御します。

次のプロパティを変更することができます。

• 個別のラベル オブジェクト
• ラベル オブジェクト グループ

この実習は、「実習 3: ラベルを選択して移動する」から継続しています。

ラベル プロパティを確認する

注:

この実習では、前の実習で変更を加えた Labels-2b.dwg を使用します。

1. コマンド ラインに LIST と入力します。
2. West Street 線形で、測点ラベルおよび距離の上に方位を示すラベルをクリックします。[Enter]を押します。

   [AutoCAD テキスト ウィンドウ]が表示され、選択したラベル オブジェクトのオブジェクト タイプ、ラベル タイプ、およびレイヤが表示されます。

   たとえば、AECC_ALIGNMENT_STATION_LABEL_GROUP と表示されます。

   • ALIGNMENT は、オブジェクト タイプを示します。
   • STATION_LABEL は、測点ラベル オブジェクトであることを示します。
   • GROUP は、ラベル オブジェクトがラベル グループの一部であることを示します。

   AECC_ALIGNMENT_TANGENT_LABEL の場合、個別のオブジェクト ラベルであるため、末尾に GROUP が付いていません。

3. [AutoCAD テキスト ウィンドウ]を閉じます。

   次に、個別のラベル オブジェクトのラベル スタイルを変更します。

シングル ラベルのラベル スタイルを変更する

1. 測点 0+040 付近の曲線ラベルをクリックします。右クリックします。[プロパティ]を選択します。
2. [プロパティ]パレットで、[曲線ラベル スタイル]を[曲線ラベル スタイル] [Design Data] に変更します。
3. [Esc]を押してラベルの選択を解除します。

ラベル グループのスタイルを変更する

1. 測点ラベル 0+040 をクリックします。

   すべての測点 ラベルが強調表示されます。つまり、これらはラベル グループです。

2. 右クリックします。[プロパティ]を選択します。
   注:

   コンテキスト メニューから[線形ラベルを編集]を選択すると、[線形ラベル]ダイアログ ボックスが表示され、線形ラベル セットを変更することができます。

3. [プロパティ]パレットの[ラベル付け]で、[主測点ラベル スタイル]を [Perpendicular With Tick] に変更します。
4. [Esc]を押します。

ラベルを線形の反対側にフリップする

1. [Ctrl]を押しながらジオメトリ ポイント ラベル PC: 0+018.54 をクリックします。
2. [プロパティ]パレットで、指定可能なプロパティを確認します。[一般]領域で、[フリップ]プロパティを[はい]に変更します。[プロパティ]パレットを閉じます。
3. [Esc]を押してラベルの選択を解除します。

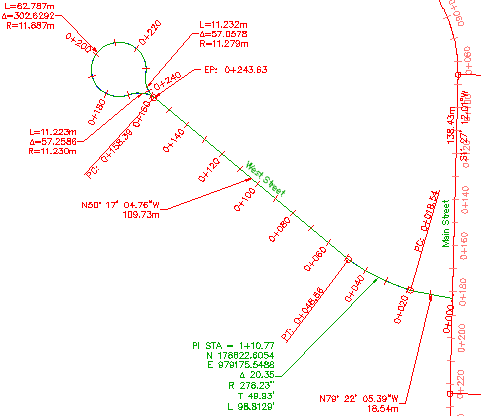

   プロパティを変更した後の線形ラベル

次のチュートリアルを続けるには、「ラベルのコンテンツを変更する」へ進みます。
